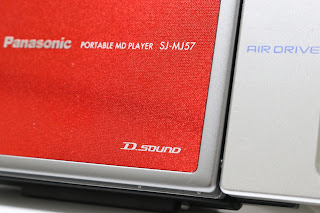

どーも！省吾です!(^^)! 一昔前、パナソニックのポータブルプレーヤーには デジタルアンプの『D.SOUND』なるものが搭載されていました。 しかし調べてもなかなかその情報は出てこない… ということで 現代のインターネットという最強のツールを使って調べてみることにしました(^^) D.SOUNDってなに？ パナソニックのサイトによれば、 D.SOUNDとは、「デジタルアンプ」「新高音質インサイドホン」「新イコライザー」の3要素 ワンランク上のハイクオリティサウンドを徹底的に追求したパナソニックの高音質デジタルサウンドシステム。 「デジタルアンプ」…新1チップLSIを内蔵。原音を忠実に再生、クリアな高音質サウンドを楽しめます。 「新高音質インサイドホン」…ヘッドホンで聴いていながらも臨場感豊かなサウンドが楽しめます。 「新イコライザー」…お好みの音質が選べ、高音質で楽しめます。 ということらしい(;^ω^) ちなみに『LSI』とは、中身が詰まったIC(集積回路)のことです。 『D.SOUND』いつ頃から搭載されたの？ 機種をたどっていけば、2003年9月に発売された ポータブルCDプレーヤー『SL-CT710』から 搭載され始めたようだ… ポータブルMDプレーヤーでは2003年11月に発売された『SJ-MJ97』と『SJ-MJ57』というモデル。 SJ-MJ97 『SJ-MJ97』は、当時、世界最小コンパクトサイズのMDプレーヤーで、 なんと 本体のフタ部分にはジュラルミン、キャビネット部には高硬度アルミニウムを採用した頑丈なプレーヤーだったようです。!(^^)! その同時期に発売されたのが光るシースルースピーカー「エア―ドライブ」で話題の『SJ-MJ57』です。 あ、一番上の画像のMDプレーヤーがそれです! しかし、その前 (2003年7月) に発売されたポータブルMDプレーヤー『SJ-MJ17』にもデジタルアンプが搭載されていました。しかし、パナソニックのサイトによれば、このモデルに『D.SOUND』という記載はなく、『D.SOUND』の前身であろうと思います。 2003年7月1日発売 SJ-MJ17 当時話題のデジタルアンプ 2003年以降、各社のポータブルCDプレーヤーやMDプレーヤーにはデジタルアンプが搭載され始めました。 アナログアンプで問題だった、音量...

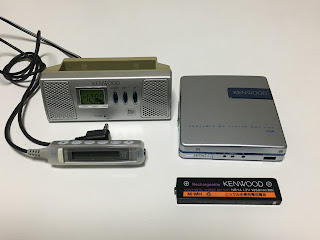

どーも！省吾です!(^^)! ハードオフに行ったらこんなものを買ってしまいました(笑) ポータブルMDプレーヤー KENWOOD　DMC-P55 ・本体 ・充電器 ・スピーカー付き充電スタンド ・リモコン ・バッテリー イヤホン、電池ボックスなし！ 再生しました。バッテリーダメのジャンクで2,160円でした。 ヤフオクでも大体それくらいはしますね。。 実は少し前からポータブルMDプレーヤーを探していたので、この価格なら許容範囲です(;^ω^)『でも…ぶっちゃけ少し高い…(笑)』 本体とバッテリーです。 本体は結構キレイな方です(゜o゜) しかし、やはりバッテリーは力尽きていました( ;∀;) このタイプの電池(ガム型電池)はポータブルプレーヤー全盛期の頃でもそこそこ高かったのですが、今や純正の電池を探すとなかなか見つからず、ほかのメーカー(ソニーやパナソニックなど)はAmazonなどで5千円以上します(笑) しかし純正電池でなければ謎の中国製？？の互換品は1000円前後でAmazonで販売していたのでそれをポチりました(;^ω^) 今回購入した一式には外部電池ボックス(単三電池を入れるやつ)が付属されていなかったので、とりあえず電池が届くまではスタンドに立てて聞いています。 液晶リモコンもちゃんと映ります！ バックライトも生きていました!(^^)! スタンド部の液晶は滲んで いますが一応表示内容はわかるので大丈夫です。 スピーカーが付いていますね(゜o゜) スピーカーが付いているということは、本体との接続部は… ん？？ 本体との電源のやり取りの端子しかなく、音声は…？(;''∀'')  裏側を見たら 電源端子と ナゾのAUDIO IN端子(゜o゜) 説明書をサイトで探してみると 専用のケーブルがどうのこうの… どうやら三極のオーディオケーブル(両側ステレオミニプラグ)でリモコンを介して繋ぐようです。 本体の端子から直接つないでもいいのですが、そうすると曲番などの情報がわからない…(;''∀'') これを… こう！！！！ えぇぇぇぇーーー！！( ﾟДﾟ) めんどくせーーーー"(-""-)" スタンドは常に時計が表示されていて、アラーム機能があります(笑) で、これ、...

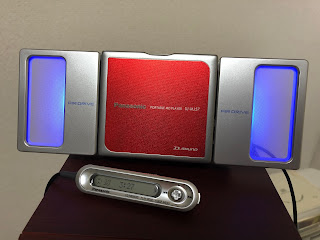

どーも！省吾です!(^^)! 本日は中古で手に入れたMDプレーヤーの修理をしたので その様子を載せたいと思います!(^^)! PanasonicのポータブルMDプレーヤ―  SJ-MJ57 こちらは 2003年の11月に発売されたモデル です。 充電器一体型の光るスピーカーがかなり印象的ですね。 ハードオフにて再生しないジャンクとして1,620円、箱をはじめ、 付属品はすべてそろっていました!(^^)! 状態もかなりきれいで、あまり使われていない感じです(;^ω^) ちょうど私が行ったとき1,00円以上のジャンク20％引きだったので、実質1,296円！ いやー、 買うしかありません…(;^ω^) それに、当時うわさのD.SOUNDの音が聴きたい…(*´з`) パナソニックのデジタルアンプ『D.SOUND』エンジンってこういうこと！ ということで 買って帰ってきて 試しに手持ちのMDをGO！！！！ ('_')……MDイン！ ( 一一)…読み込み中…カリカリカリ… (~_~;)……読み込み中！カリカリカリ… (>_<)……読み込み…カリカリカリ ((+_+))……チーン…(T_T) リモコンに『ERROR』の文字 なんど挑戦してもダメでした((+_+)) とりあえず分解してみましょう！(*´з`) 内部はけっこうきれいでした!(^^)! 前の持ち主は MDプレーヤーを購入したが、時代はもうデジタルオーディオプレーヤー！ ということであまり使わなかったのでしょうか(;^ω^) どうやらレンズからレーザーは出ているようです。 試しにそのまま電池を繋いでMDを入れてみると ピックアップレンズが所定の位置(ディスク中央付近)に動かずモーターが『ゔーゔ―』うなっていました(;^ω^) 手で補助してやると動き、一応MDを認識、再生しました。 が、選曲をしたりするとまた『ゔーゔ―』言います(>_<) どいうやらピックアップレンズを動かす部分に異常があるようです。 レールのグリス固着も視野に入れます… さらに分解… フィルムケーブルに注意しないと、これを切ったらオワリです( ;∀;) メイン基板もかなり小さくまとめられています！ こちらが ピックアップレンズを移動させる部分。 (;^ω^)コストダウンすぎ… 試しに モーター(金色)の部分をくるく...

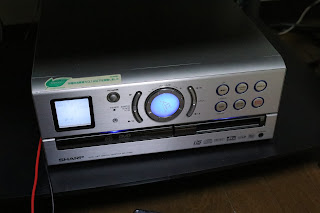

2連可変抵抗の精度問題！ どーも！省吾です!(^^)! スピーカーのセッティングをしていくと、どうしても『左右で正確に位置決めをしたにもかかわらず音のバランスがおかしい』と思って調べてみました。 もちろん左右の音量差は部屋の音響特性にも左右されるため、できるだけ家具の配置も左右対称が良いわけです。 しかし納得ができない…(`・ω・´) と、疑ったのは プリメインアンプ『マランツのPM8001』の左右の音量のバランス！ できるだけ正確にテストしたいので400Hzの正弦波を-10dBモノラルでCDに焼きました!(^^)! そしてまずはSHARPのDVDコンポ。 スピーカー出力端子にテスターを直で刺して出力電圧を測ります。 テスターは今回、大まかな値でも良いのでアナログ式を使用しました。(というよりアナログ式しかもっていない…) AC電圧の最大値を10Vに設定して… まずは左チャンネルから だいたい4.2V ちなみに この時のボリュームの値は37です。 続いて右チャンネル… もちろん同じボリューム値で！ うん！ きわめて優秀です!(^^)! 可変抵抗式のボリュームではないためか 左右の音量差はほとんどありません!(^^)! 続いて 愛機のマランツ PM8001さんです!(^^)! こちらは2連可変抵抗を使った大型ボリュームを採用しています。 一応、ソースダイレクトスイッチはオンにして、トーンコントロールとバランスつまみをパスします。 そして、テスター棒をアンプの後ろまでもっていくにはけっこうキツイので今回はスピーカーからケーブルを引っこ抜いてテスター棒をくっ付けてみました!(^^)! でわでわ… まずは左チャンネル 分かりやすいように ボリュームを4Vの出力になるまで上げました。 左チャンネルは4Vです。 続いて 右チャンネル… 4.2Vを指しています(;^ω^) つまり ボリュームは同じ位置でも 少しだけ右チャンネルの出力が大きい… このプリメインアンプにはパワーアンプダイレクト入力が備わっていますので、 この出力の差がパワーアンプ側なのかプリアンプ側なのか調べる必要があります。 結果！ どうやらパワーアンプは極めて正常！ ボリューム… ネットで調べると やはり出てきます。 可変抵抗式のボリュームの誤差 メーカーでは許容範囲だそうです(+o+) そのために左右のバランス...
