シャープのCDラジカセ【QT-C600】を手に入れたので分解清掃します！


どーも！省吾です!(^^)!


懐かしのCDラジカセを手に入れました。


これと同じ型のラジカセを私が6歳くらいまで実家で使っていてCDが再生できなくなり惜しくも処分した思い出があります(>_<)


SHARP QT-C600

  • 1993年製
  • CD-GとWカセットにラジオはFM/AMステレオに対応
  • カラオケ用にマイクを2本接続できます(´艸｀*)

当時6歳の私は修理をする能力がなかった(分解と破壊が精いっぱいだった)ので(笑)
当時と同じようにCDが壊れている機体を入手して約20年ぶりの再挑戦をしようと思ったのですが、なんせかなり古い製品で部品が完全に入手できなければオワリ…
CDのピックアップは清掃で回復する場合ならいいのですが、レーザ放射のない場合は部品交換になります…


さらにこの機種はネットでもなかなか情報が出てこないので…
とりあえずオークションにて動作品を手に入れました。


問題なく動くので分解修理の必要はないのですが、
分解清掃します!(^^)!

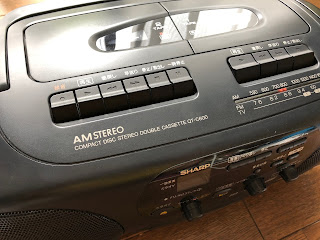

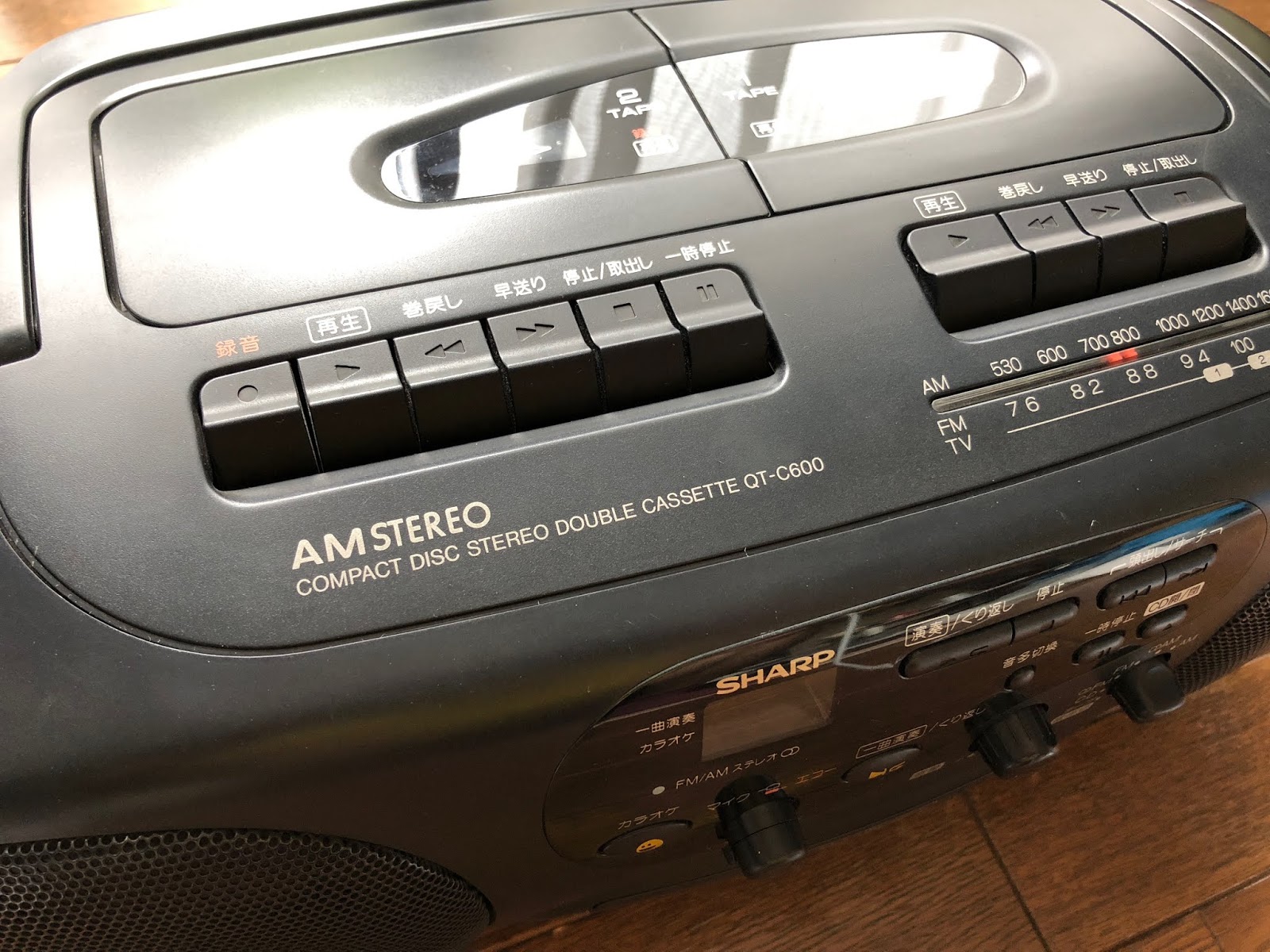

まずは外観



AMSTEREOと誇らしげに書いてあります！

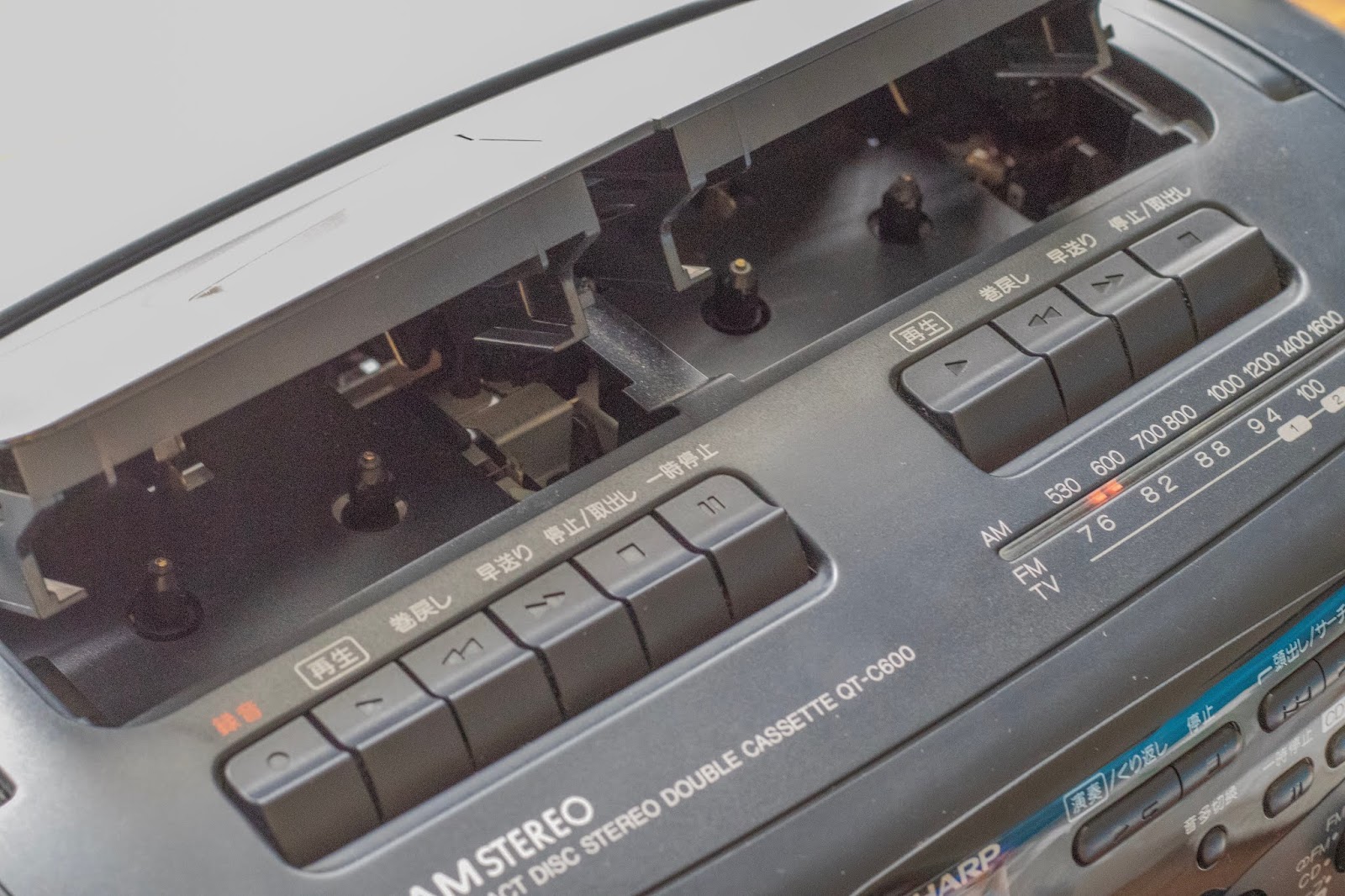

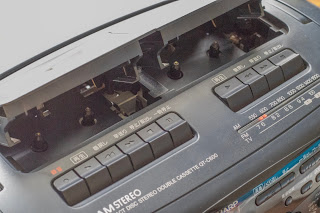

カセットデッキは信頼のガチャメカ式

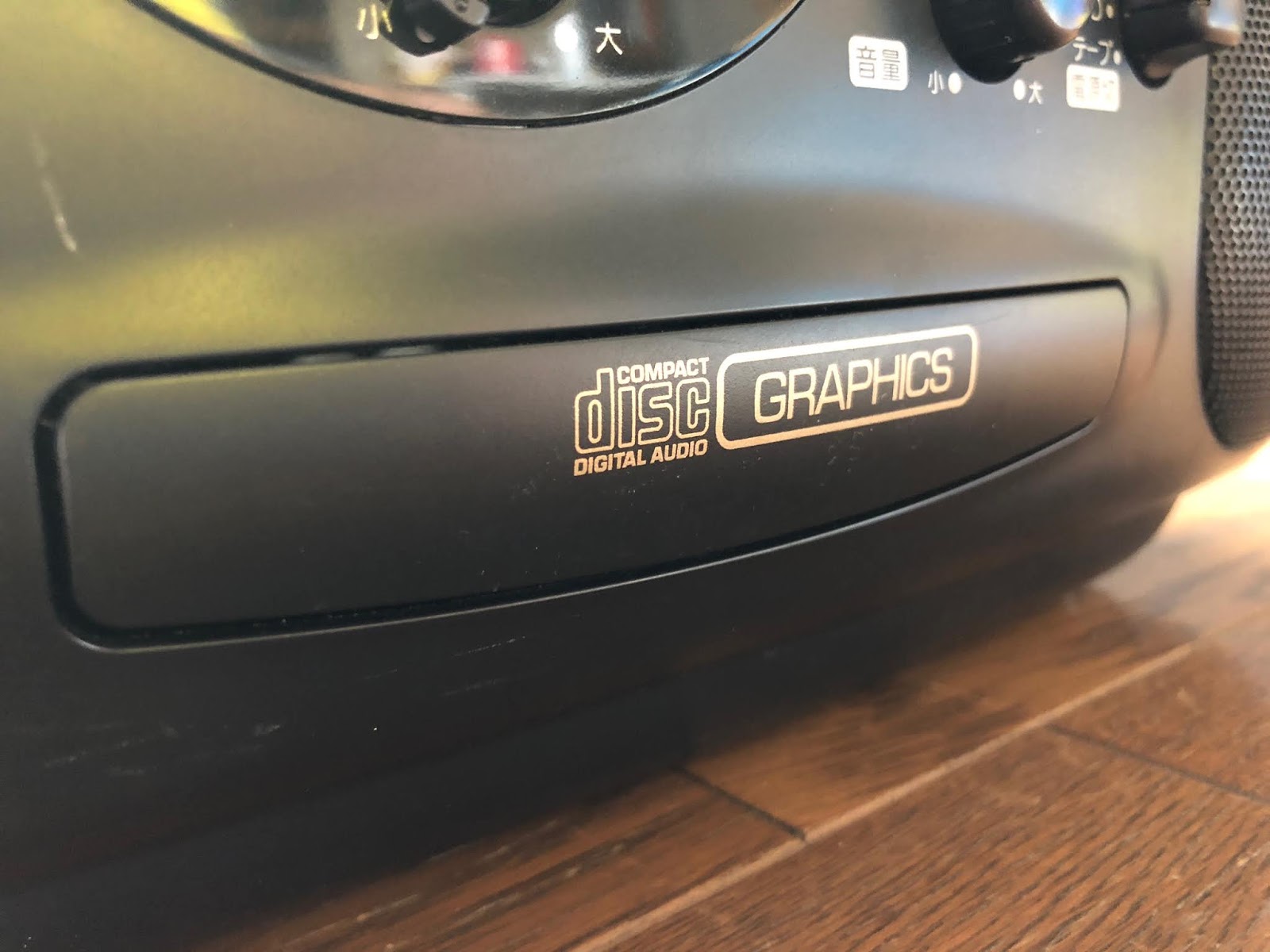

GRAPHICSって書いてありますが、CDグラフィックスにも(CD-G)と(CD+G)があるようで、取説もないのでどっちだかわかりません…(;^ω^)
そして、CD-GとCD+Gの違いもいまいちわかりません(;^ω^)


こうなったら試しにカラオケ用のCDグラフィックスソフト…買ってみようかな…

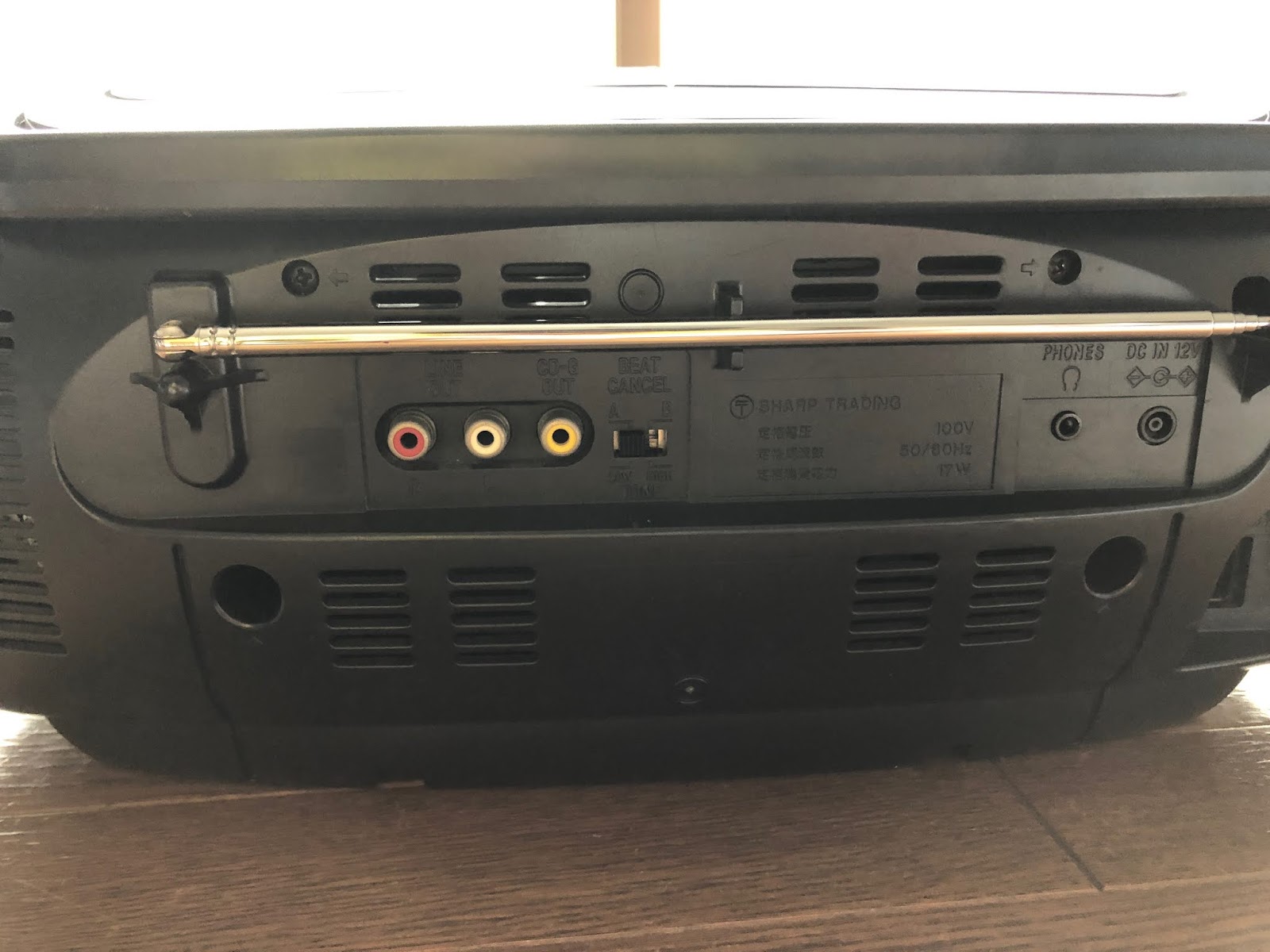

背面

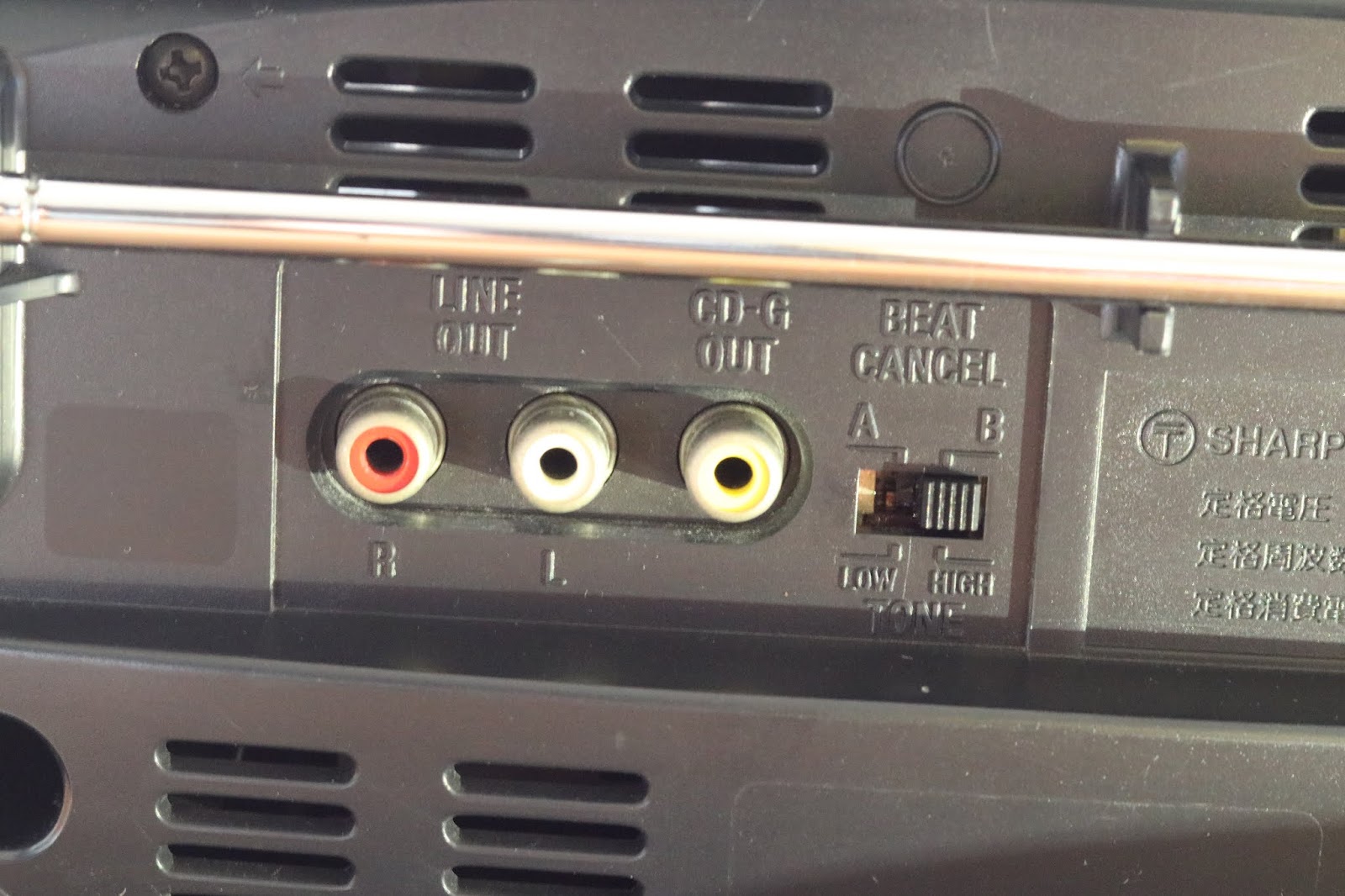

映像・LINE音声出力とビートキャンセル兼トーンのハイとローの切り替えスイッチ。


BEAT CANCEL(ビートキャンセル)とは
ラジオなんかで自分が聞いてる周波数の近くに別の周波数によって入ってきた(ブー)っていうノイズをカットする機能ですが、どうやらTONEコントロールと兼用なので『雑音が多いときはTONEをLOWに合わせてノイズが目立たないようにできますよ』てことらしい(^^)


画像には写っていないのですが、ラジオのチューニング用のダイヤルは本体正面から見て右側面にあります。

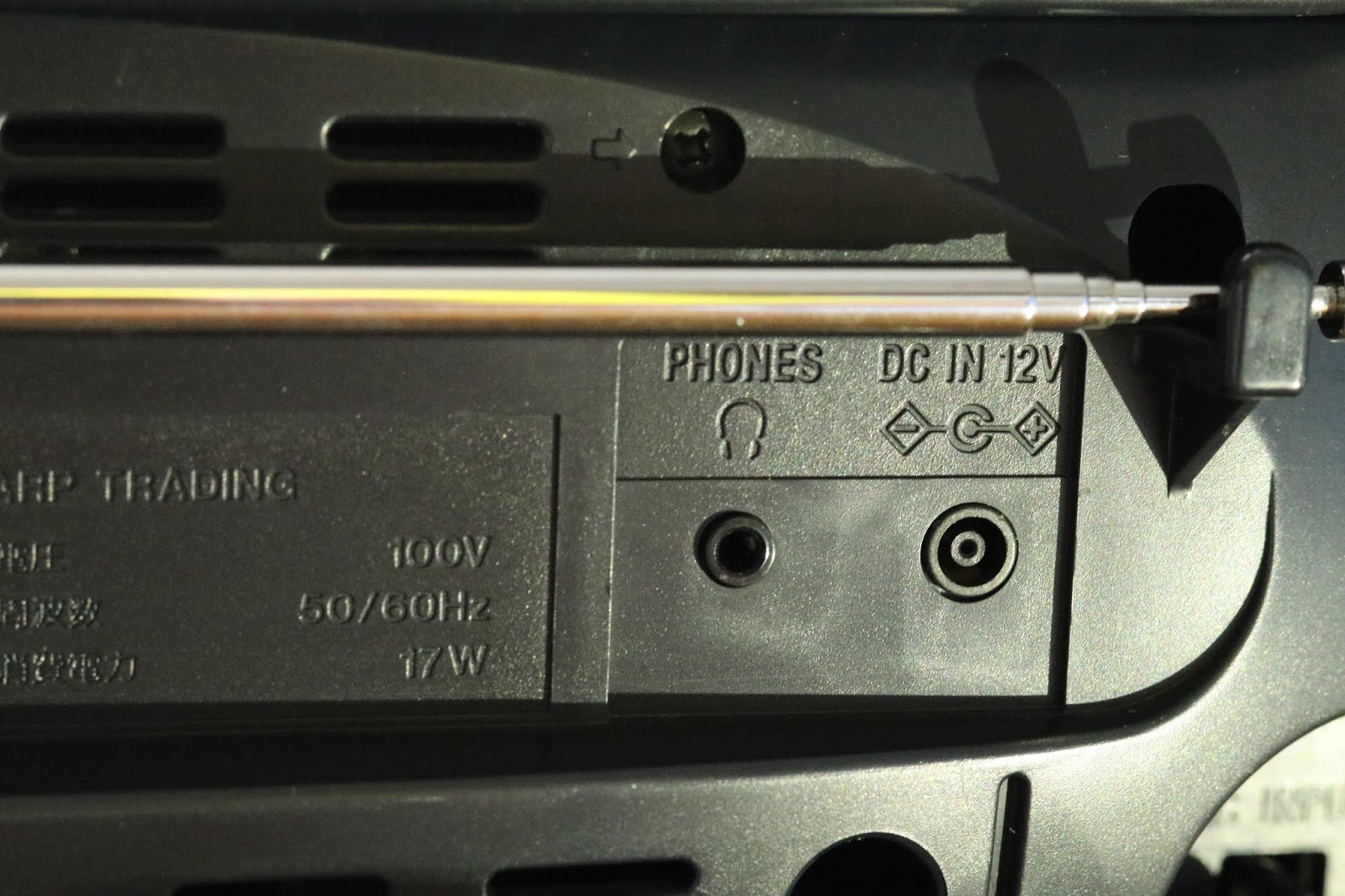

背面の右側にはヘッドホン出力(ステレオミニ)とDC IN 12V


車のシガーソケットから専用のケーブルで給電することができる仕様です！

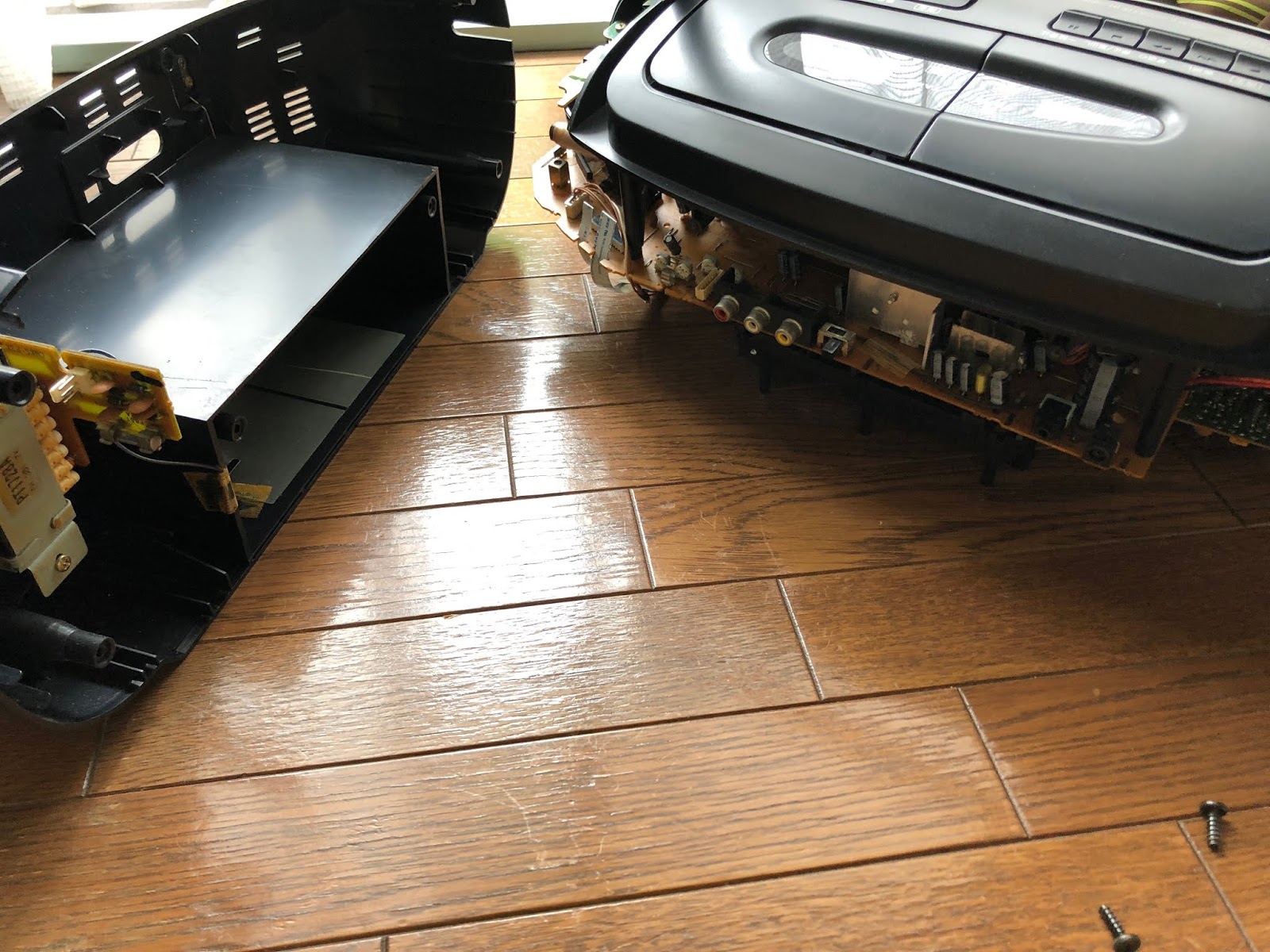

分解！



足の長いプラスドライバーが必要です！


内部はけっこうすっきりしています。


どうやら一度分解済みのようです。

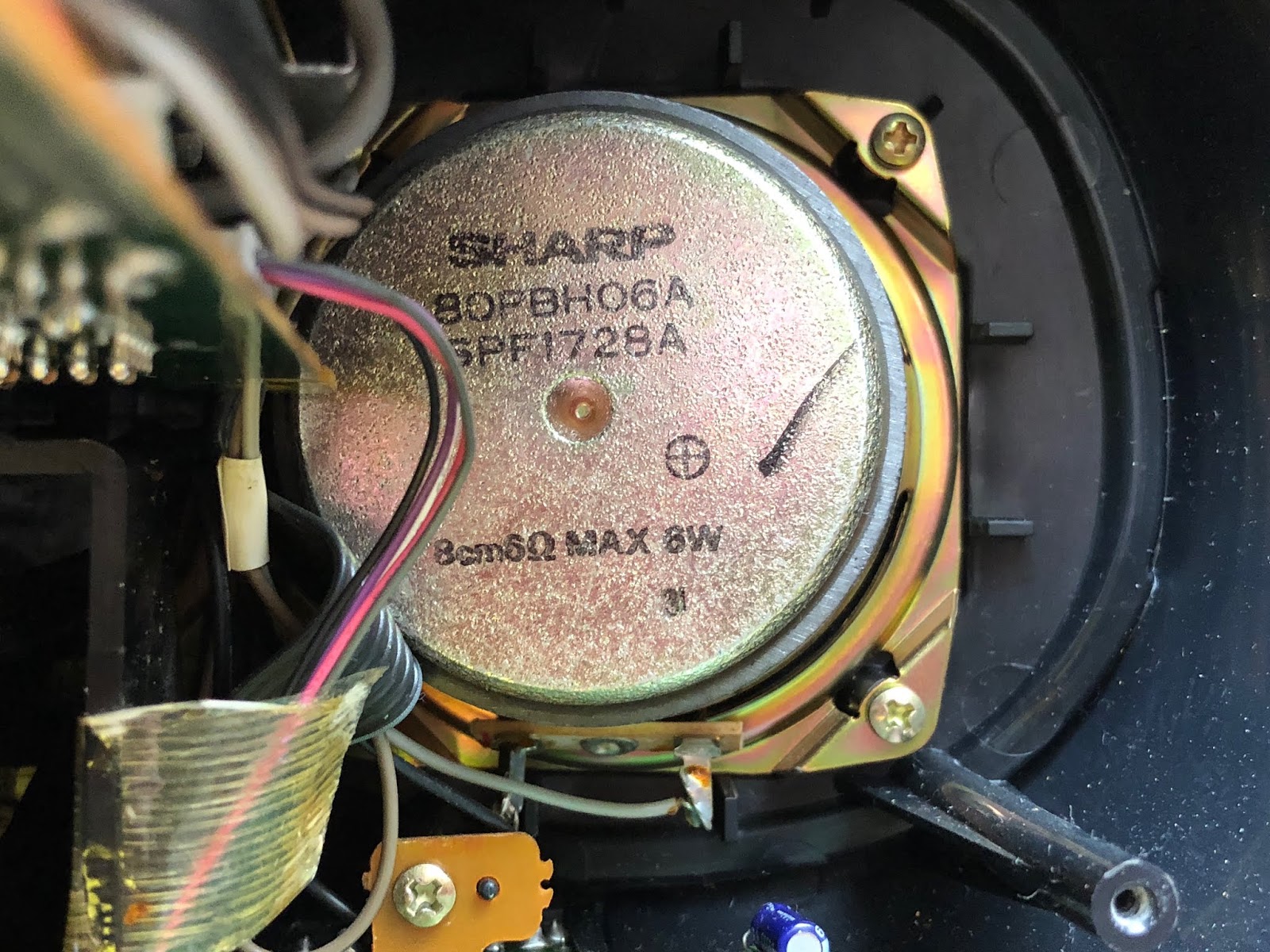

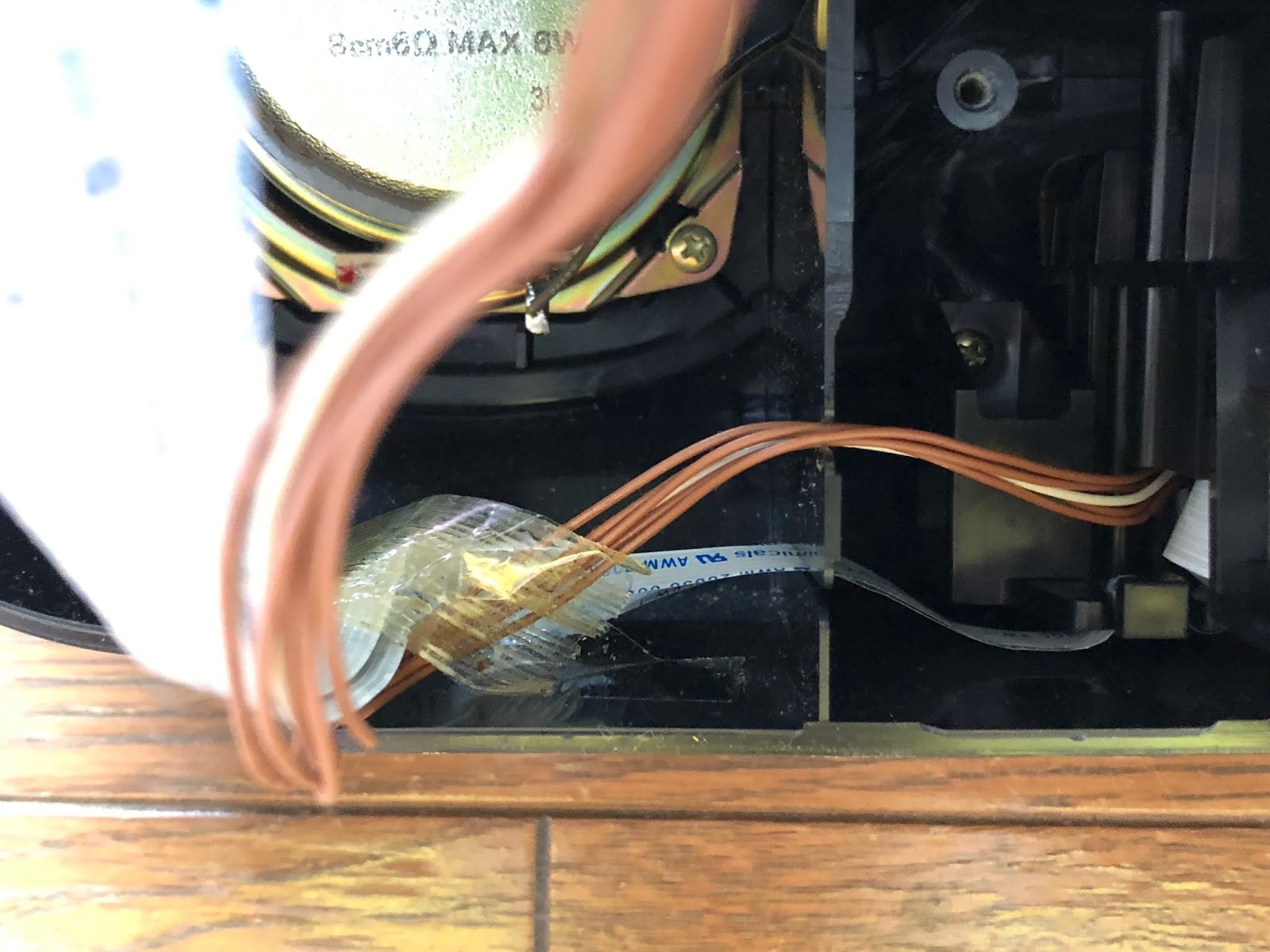

スピーカーは8cm 6Ω MAX 8W


この機種の最大出力はわかりませんが、
片チャンネル2～3Wってところでしょうか…

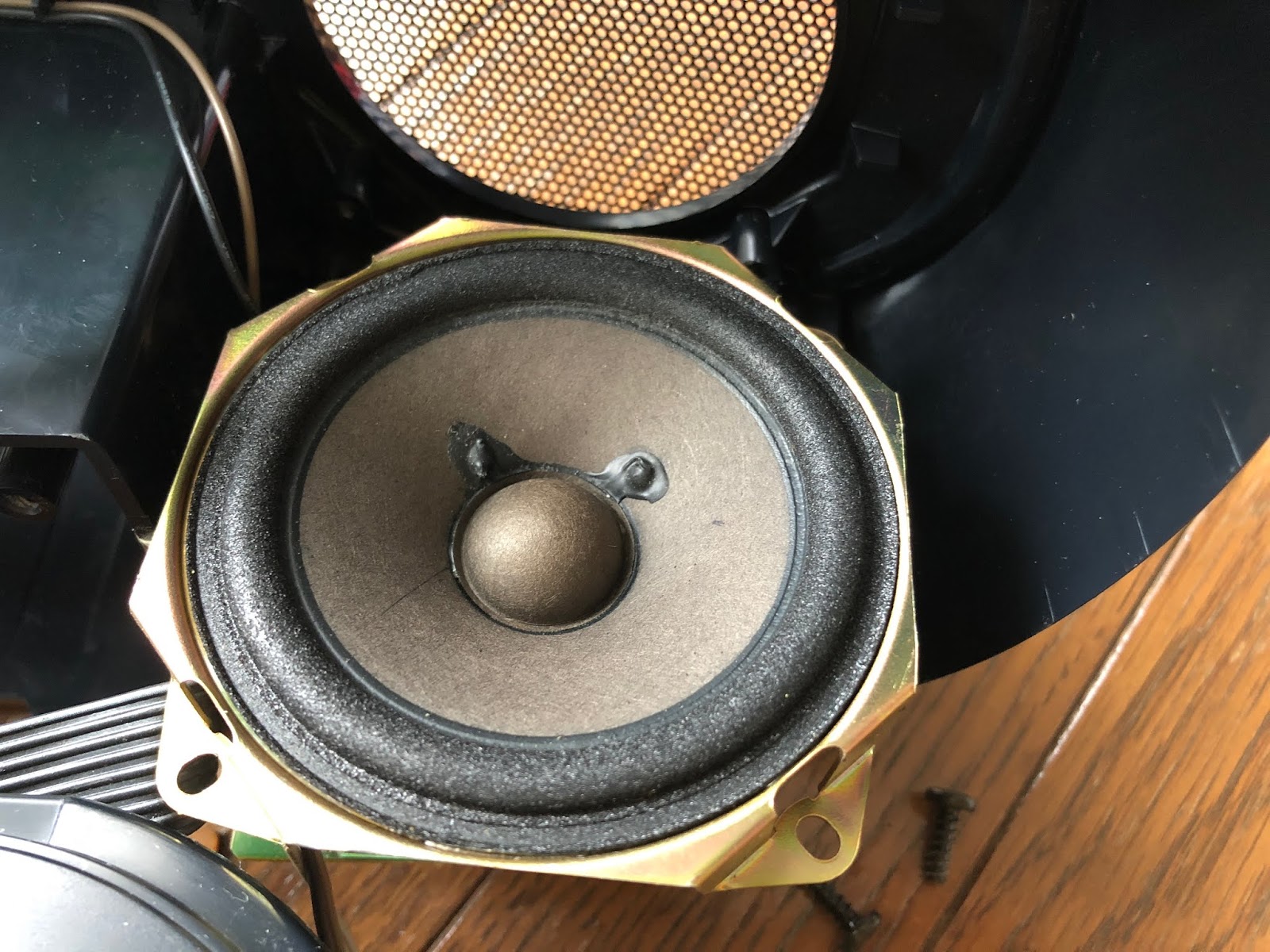

スピーカーは至って普通。
エッジの破れもありません。

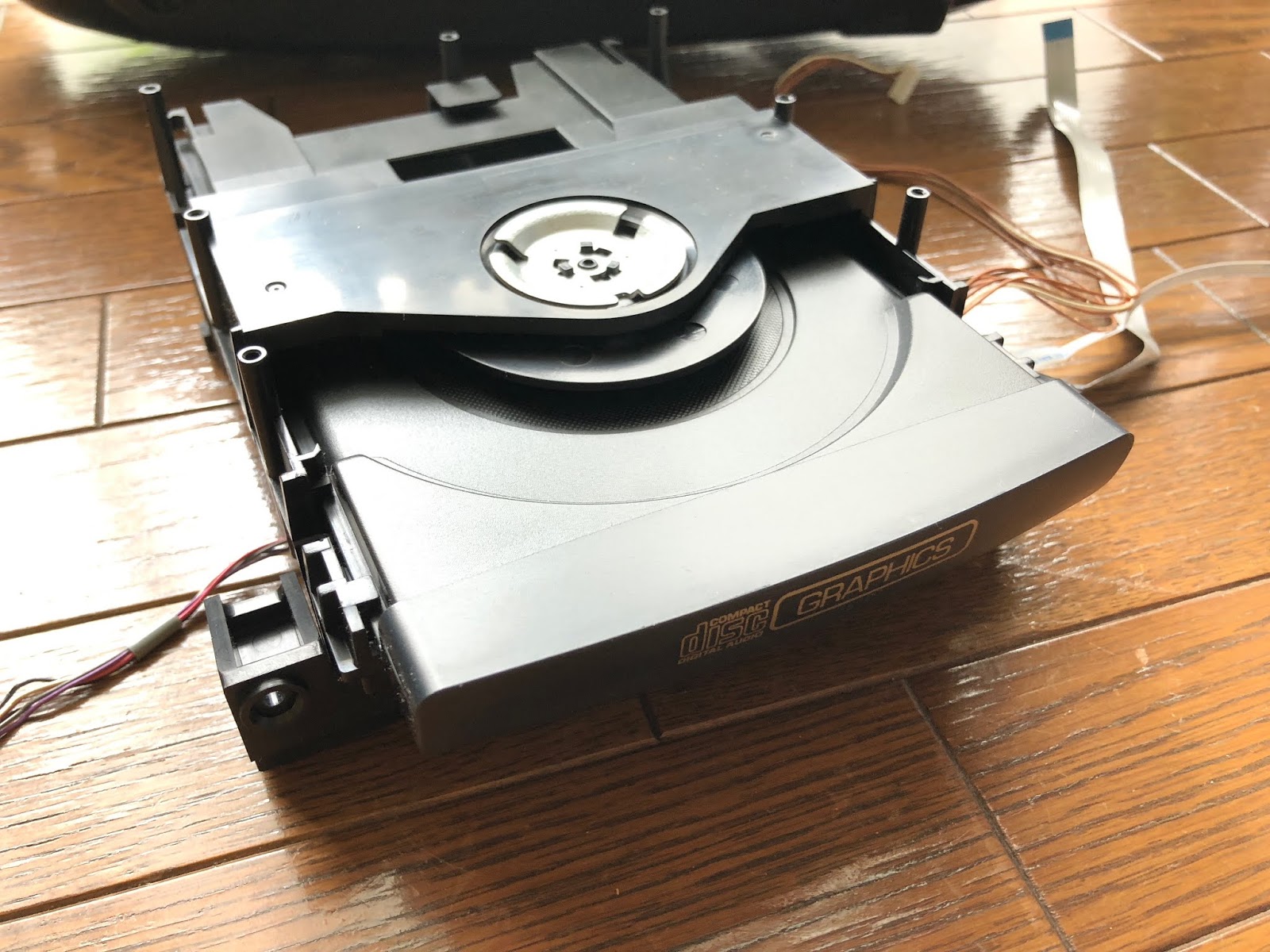

CDメカ




きれいなので
軽く掃除程度で…

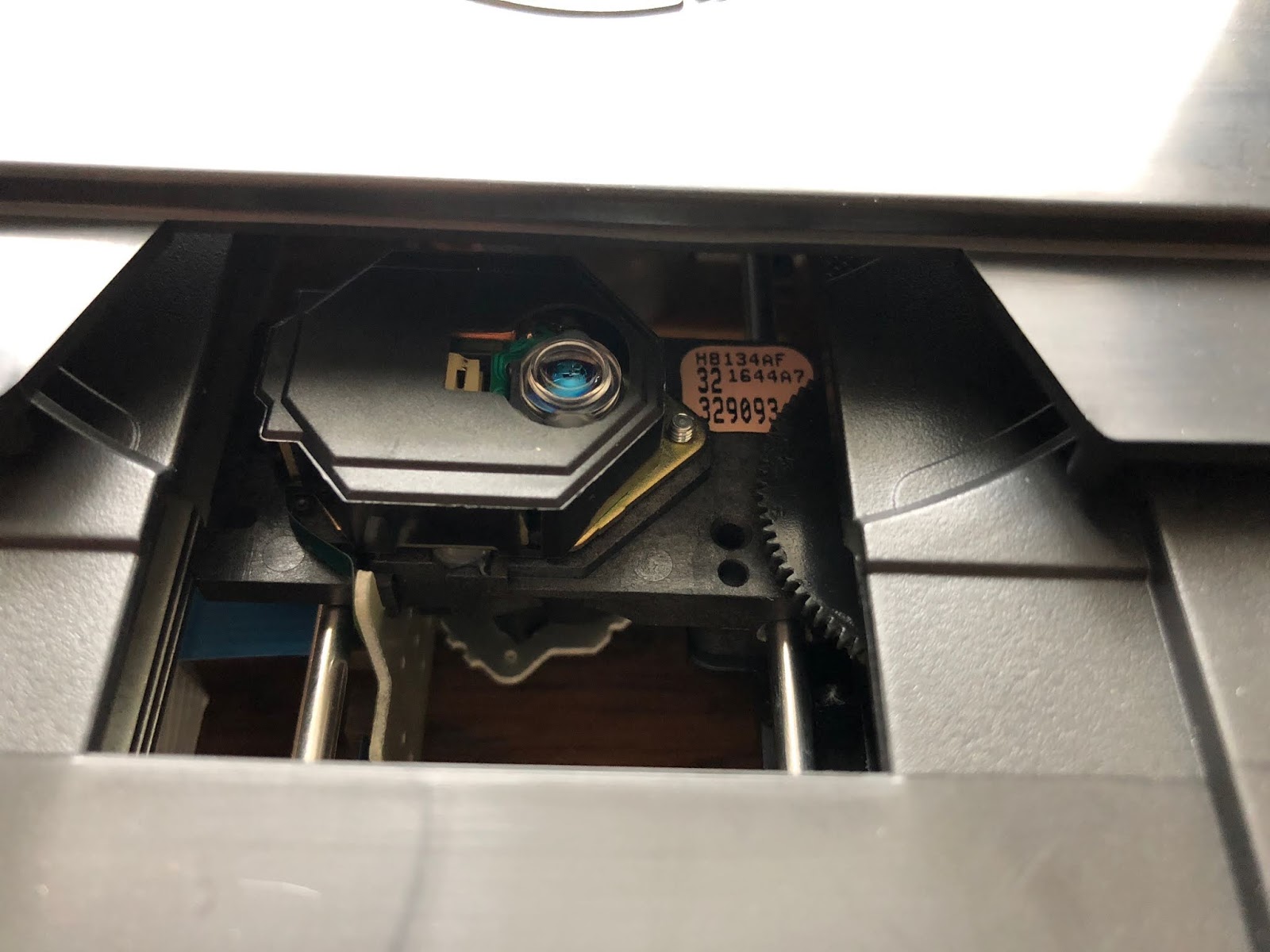

光ピックアップはSHARPのH8134AF
現在でもがんばれば手に入りそうです！

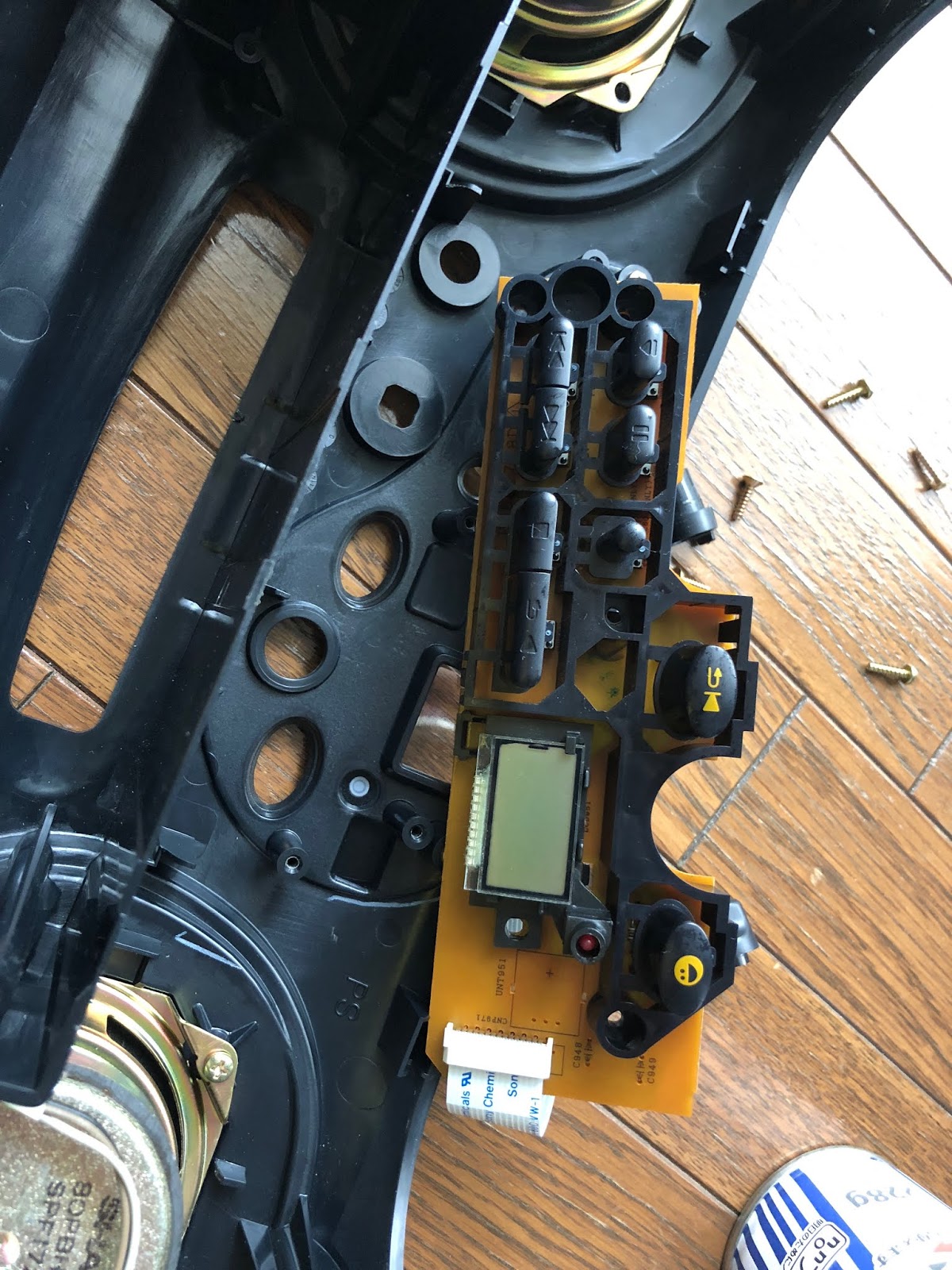

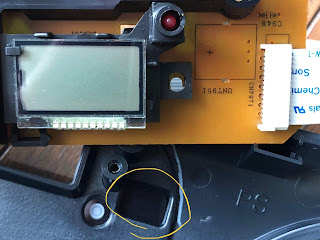

コントロールスイッチ部分


気になったのですが、
黄色い丸印の部分。
リモコンの受信部の予定でもあったのでしょうか…


ちょうど基盤のその部分はなにか部品が取り付けられそうな…

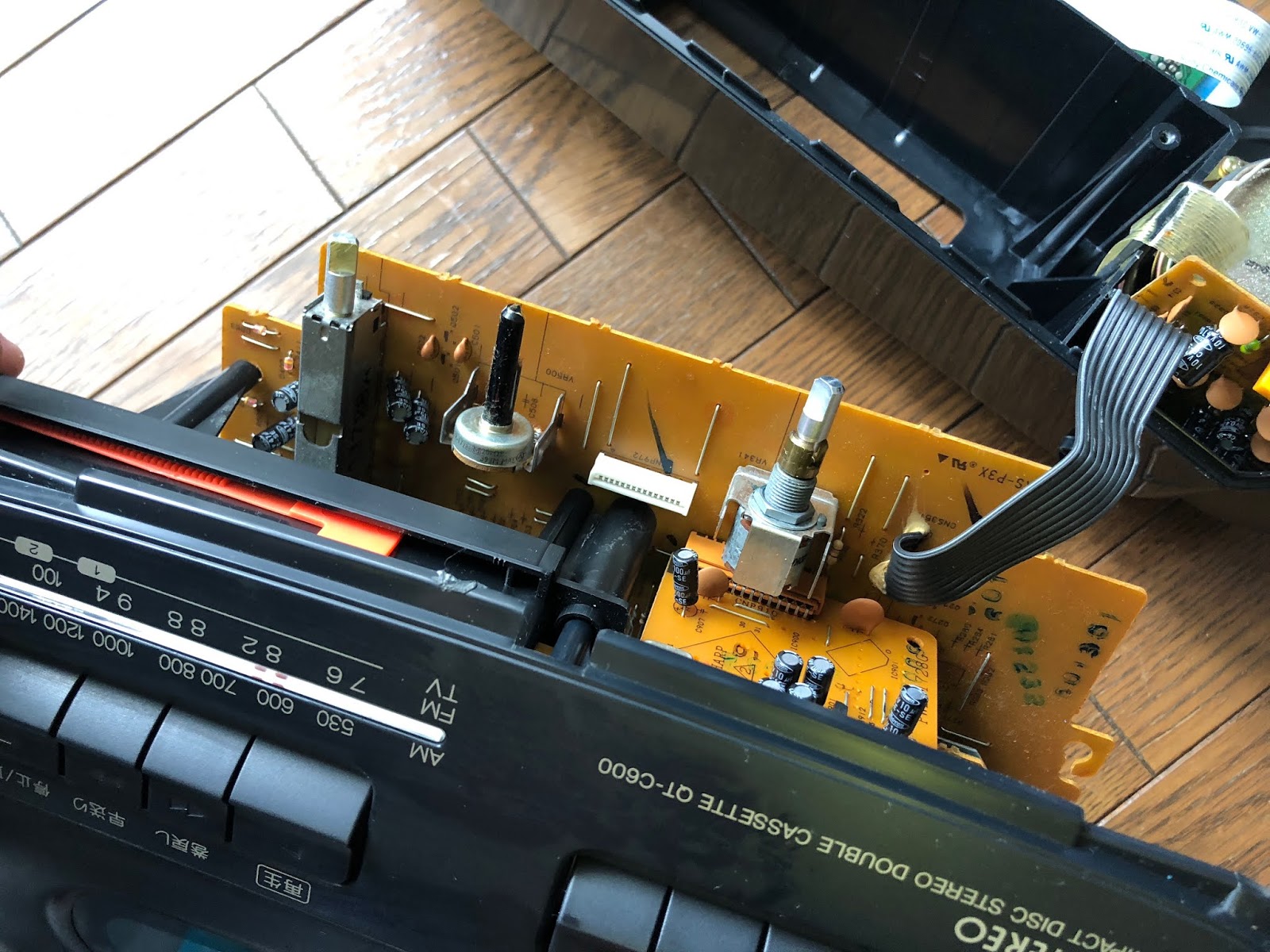

左から

ファンクション切り替え
ボリューム
マイクのボリューム兼エコー調整


ラジカセなのでこんな感じです(;^ω^)

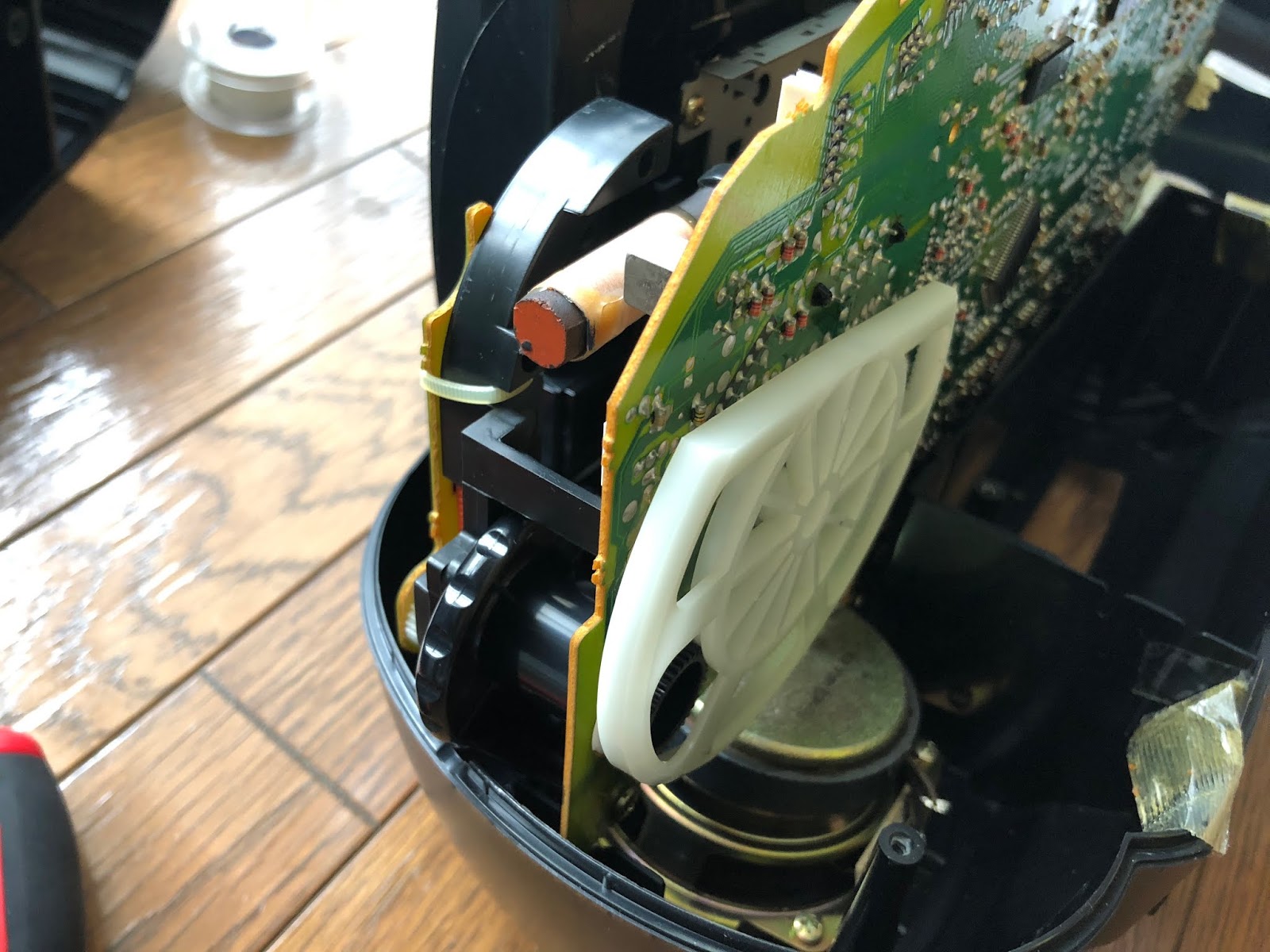

ラジオのチューニングダイヤル

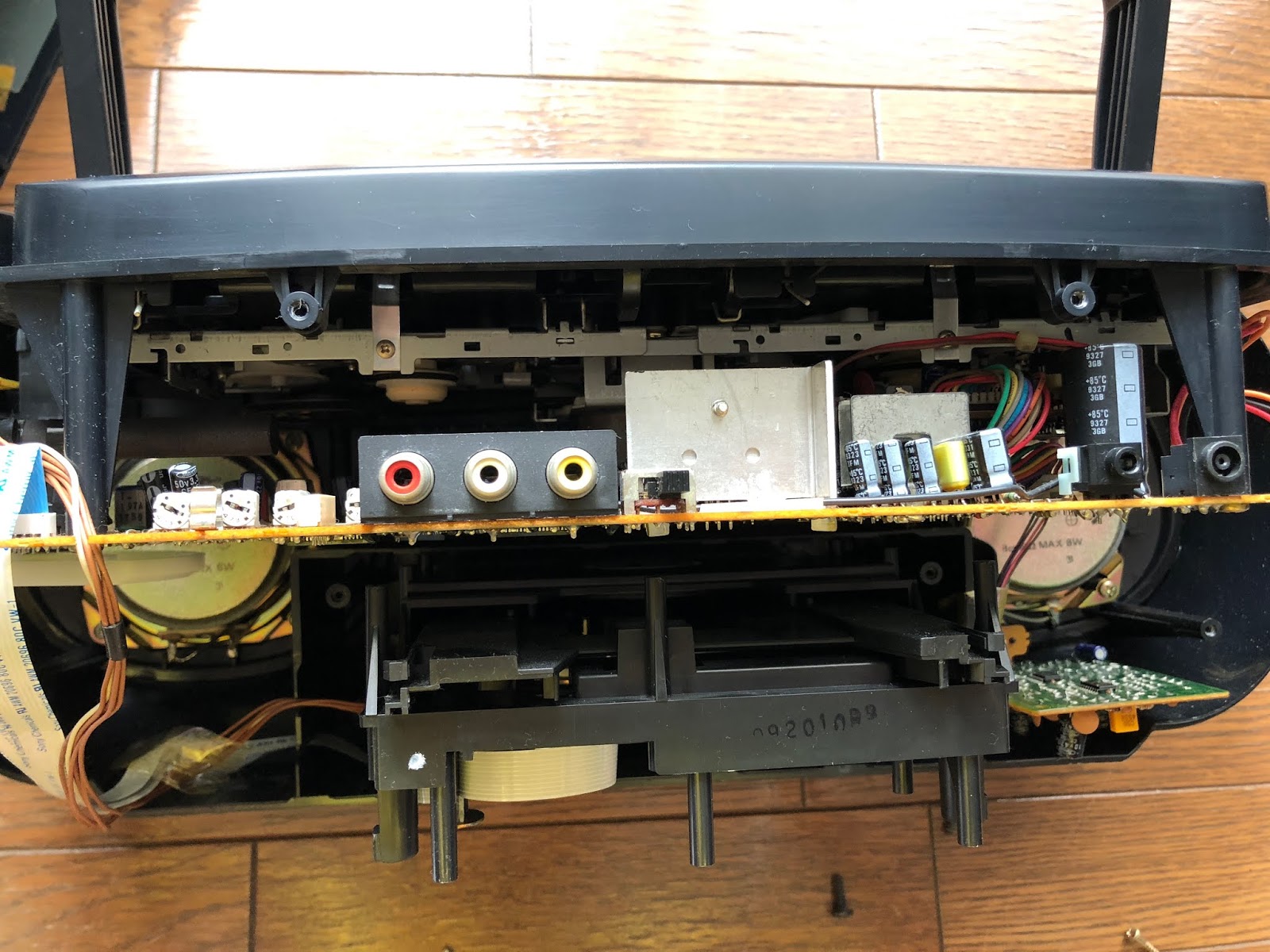

内部はこんな感じです。
今回はカセット部分は分解していません(;^ω^)


ちなみに　
カセットは1モーターでダブルデッキを動かす仕組み。
カセット同士のダビングの際は再生速度のズレが起こりにくいかな。

本体機能

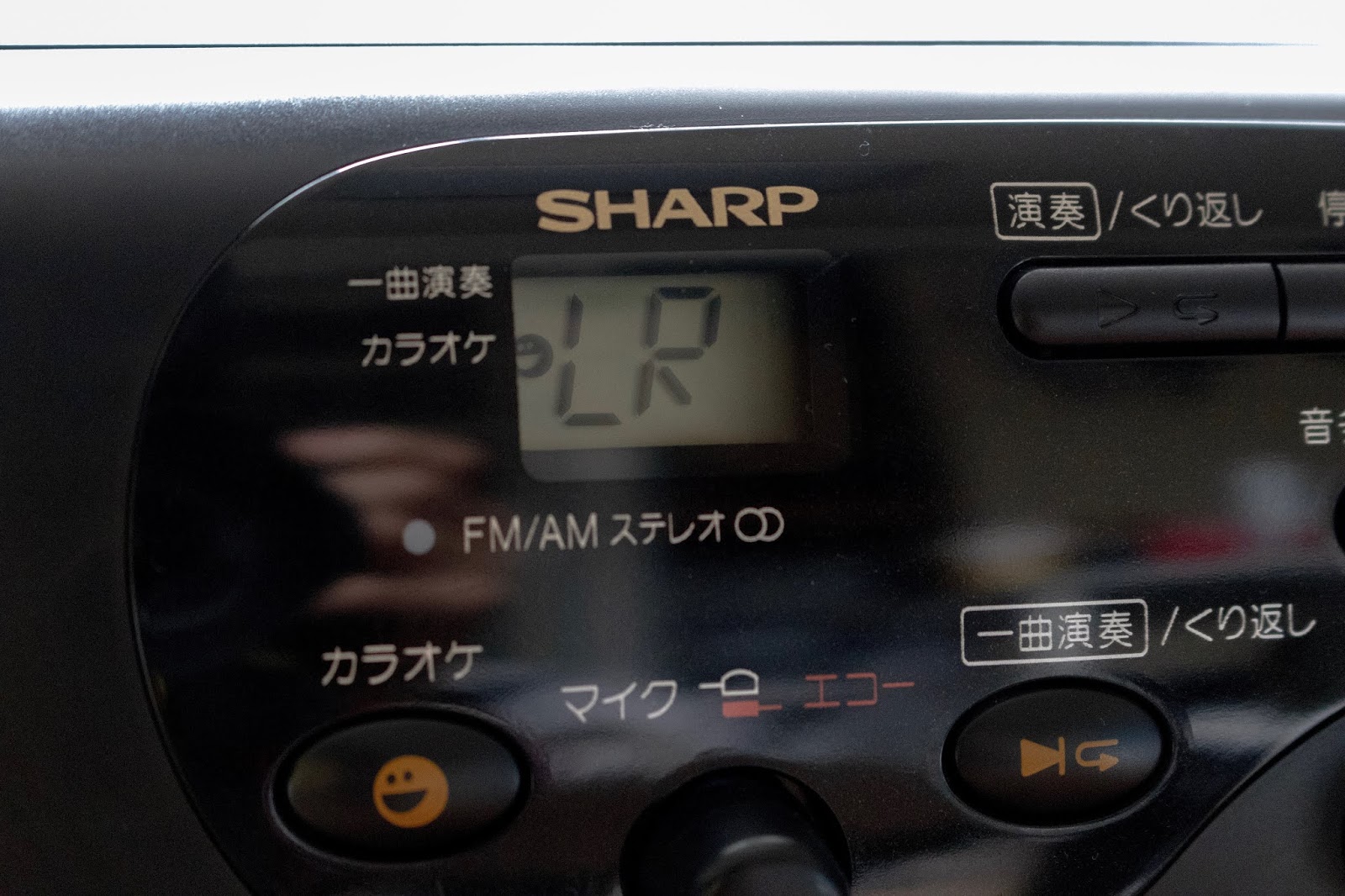

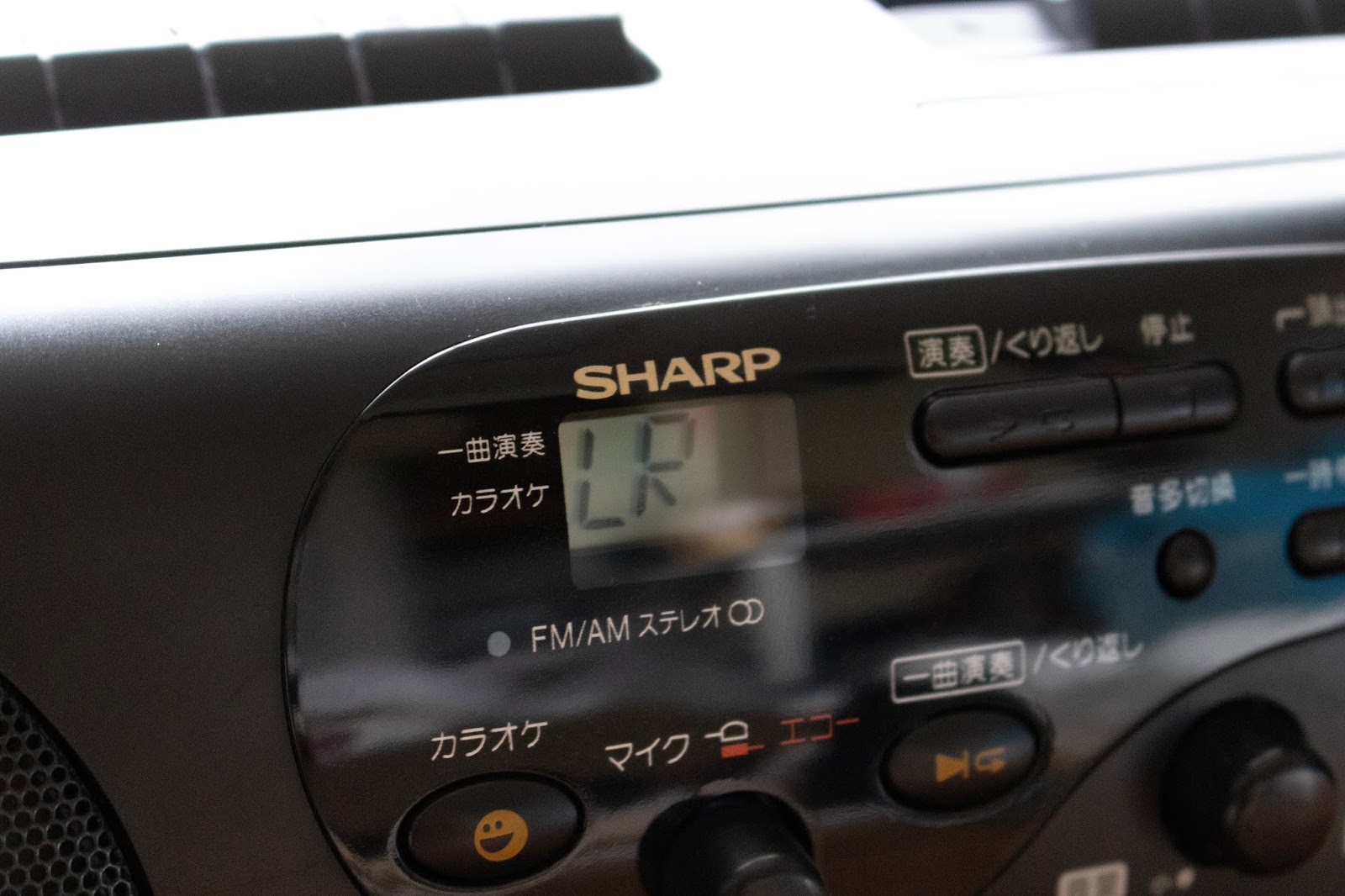

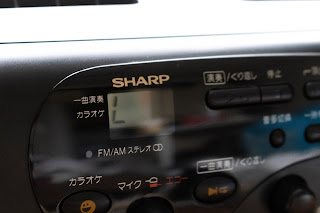

テープ再生時は画面に『LR』と表示されます。
これは右チャンネルの音声と左チャンネルの音声を再生しています。という意味で、

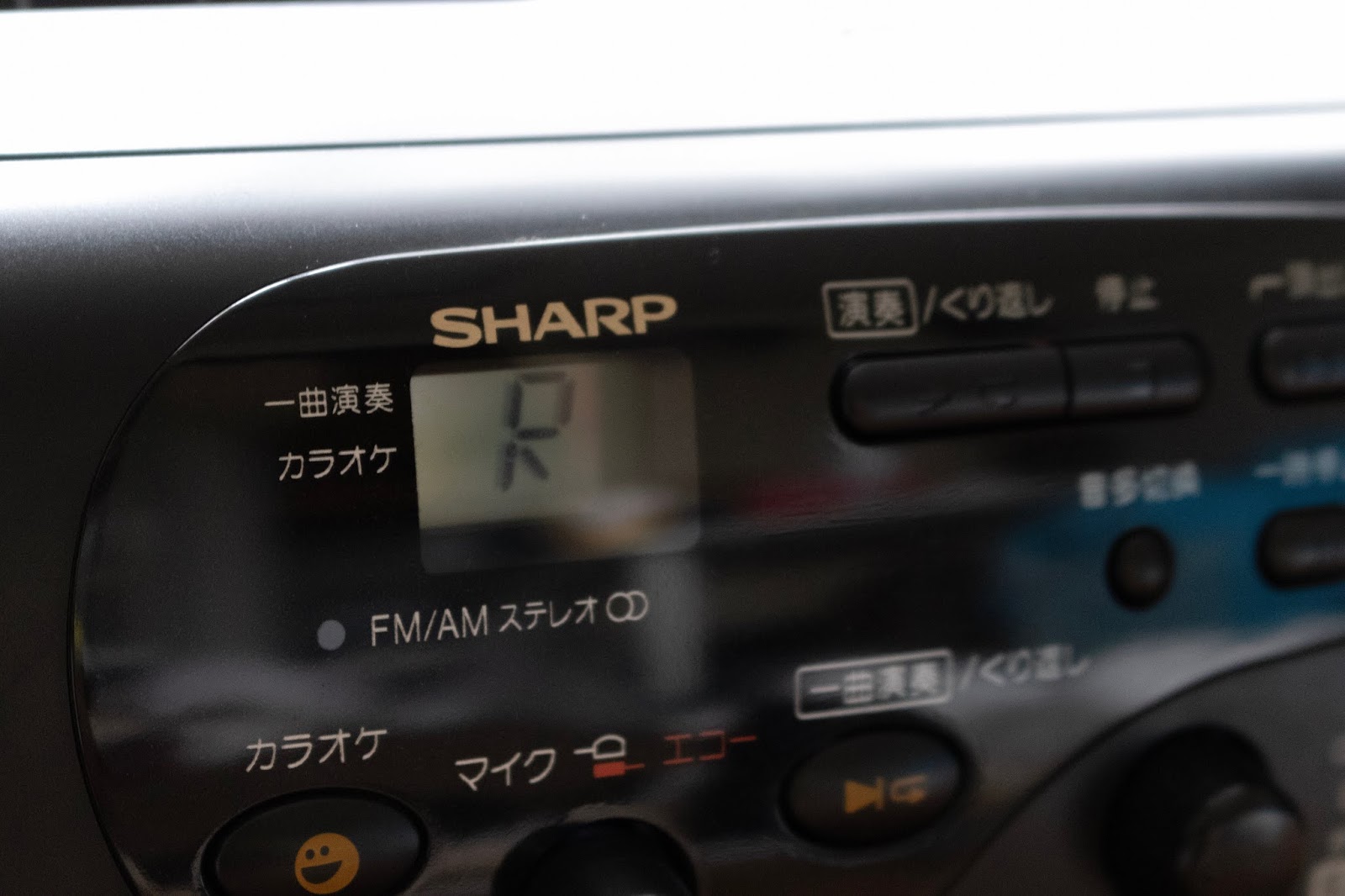

『音多切替』のスイッチを押すごとに
左チャンネルだけの音、右チャンネルだけの音が両スピーカーから出力されます。


カラオケスイッチを押すと
イヤホンがしっかり刺さっていなかった時のような、ボーカルが引っ込んだ音になります。


仕組み的にはLチャンネル、Rチャンネルの＋だけを繋げ、両チャンネルの同じ音(同じ音量で同じ帯域)が打ち消される。
ステレオで聴くとちょうど真ん中に定位する音がそれです。


一般的には主にボーカルが打ち消されるため、カラオケモードとしてるわけです。

欠点は、ボーカルが若干でも左右どちらかに寄っている場合は消えません(;^ω^)

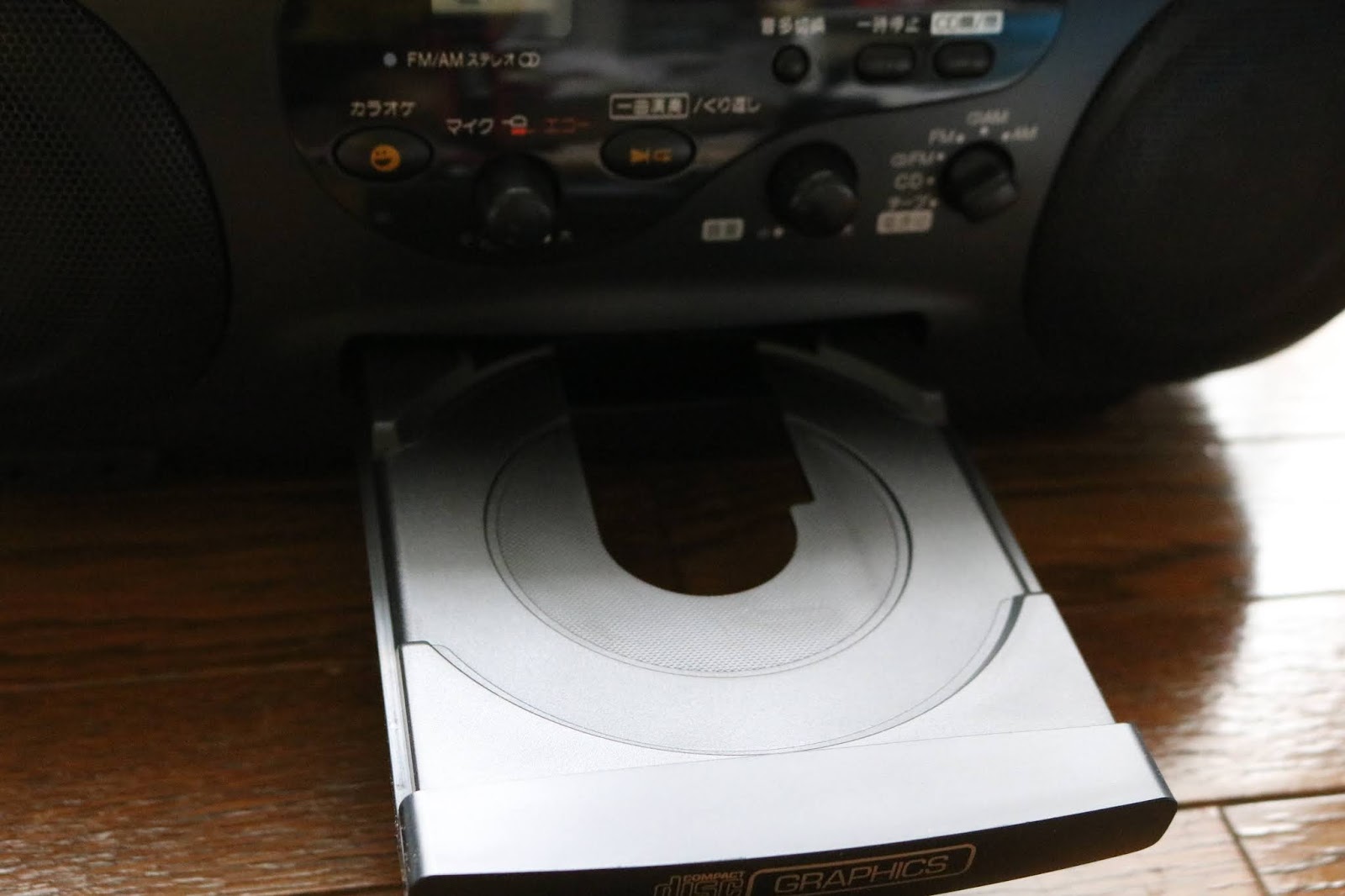

CDでは通常の再生モードと、1曲再生すると勝手に一時停止状態になる『一曲演奏』モードがあり、カラオケ時には便利ですね!(^^)!


CD-Rに焼いた音楽は再生できました！
CD-RWは再生不可。



カセットデッキ部はその後発売されるMDラジカセとは違い、各部しっかりしている印象です。


まだまだカセットが主流だった1990年代はやはりお金がかかっているのですね。
ちなみにメタル・ハイポジ非対応でノーマルオンリーです。

まとめ

当時いくらだったのかわかりませんが、音は聞きやすいです。
低域はあまり出ませんが、フラット寄りです。


発売から20年以上経過していますが、つくりが簡素だからか長持ちします。
がっつりカラオケ機かといえば、キーコントロールがなかったり…
その点あいまいな位置付けではありますが、通常のCDラジカセとして使う上では良いかもしれません！


たしかこの機種にはQT-C500という、このQT-C600からマイク端子1つとCD-G再生機能、LINE出力を取っ払った機種がありました。


C500の方が後発なのかわかりませんが、比較的年代が新しいです。


でわでわ(^^)/
