【分解・修理】SHARPのMDラジカセ(MD-F100)のメンテナンス

2000年製のMDラジカセを分解・修理してみた


どーも！省吾です!(^^)!

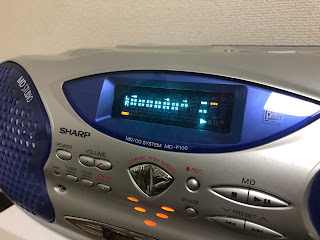

SHARPのMDラジカセ

【MD-F100】のメンテナンスをします！






こちらのラジカセ、
ネットでも情報が少ない…(;^ω^)


誇らしげに『MD STUDIO』と書かれています。
1ビットデジタルアンプを搭載したMD時代後期モデルは『Auvi(アウビィ)』に統一されました。


私が未熟ながらもレポートしてみます！



  • 2000年頃発売
  • 定価42,000円
  • CDからMDに倍速録音
  • MDLP非対応(2倍モノラル録音可能)
  • ハイポジ・メタル再生対応カセットデッキ(録音はノーマルのみ）
  • 音のメリハリを3段階で調整できる『サウンドエンハンサー』回路搭載
  • 出力5W+5W

大まかに、簡単にこんな感じ…

外観・機能



グリルがかっこいいです。


各種スイッチがまとまっていないため、
操作性はあまりよくないです。。

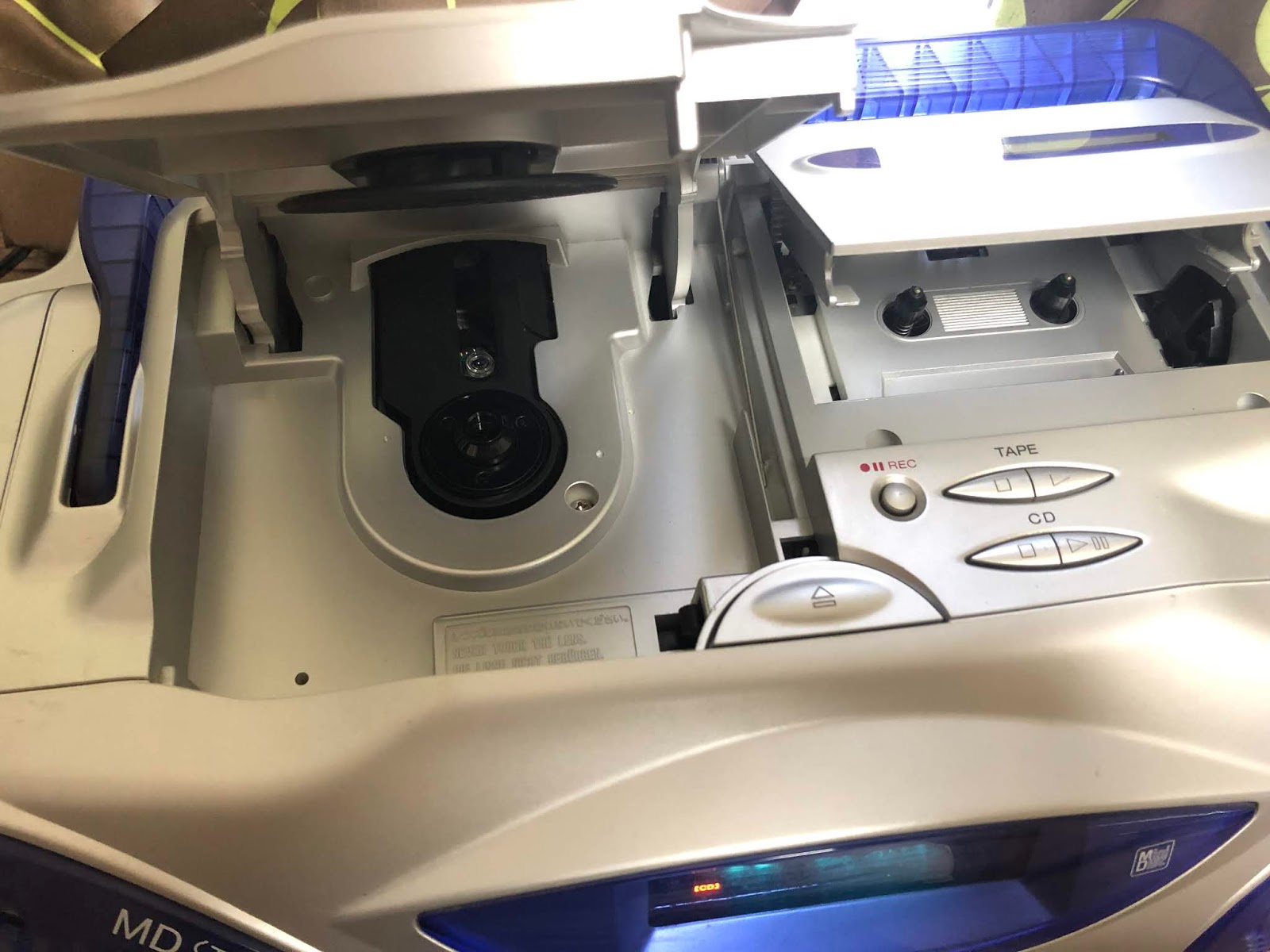

CDはフタを閉めるととりあえず回転する仕組み…


なのでCDを入れようとディスプレイに『TOC READING』と表示されているときにCDフタを開けると、フタ裏のクランパーが回転しながら開いてしまいます。


カセットデッキはオートリバース非対応のワンウェイ。

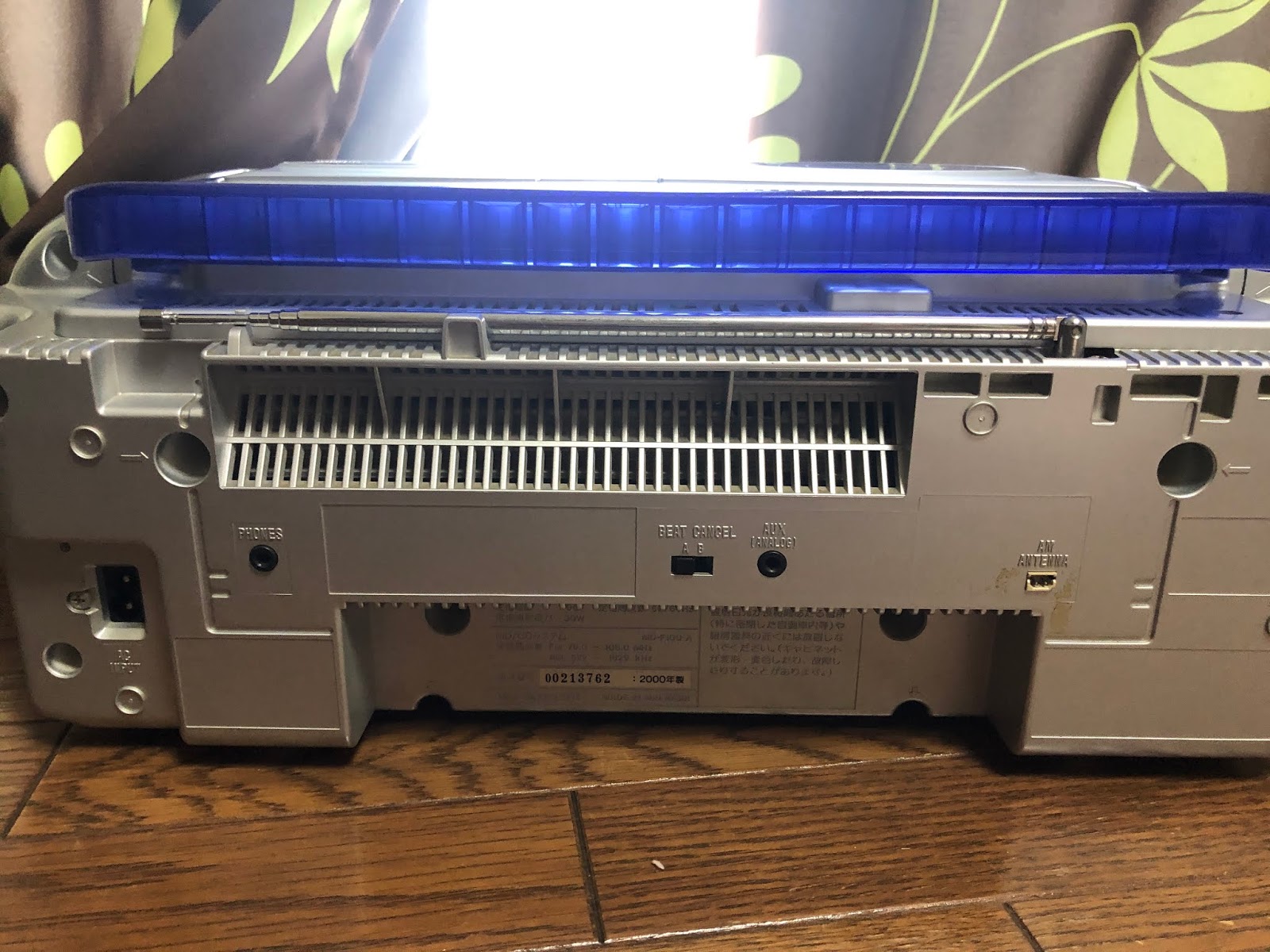

本体うらは


電源
ヘッドフォン
ビートキャンセルスイッチ
AUX端子
AMループアンテナ入力


ビートキャンセルについては取説にも特に記載がありませんでした。
たぶんラジオの雑音を減らして聴きやすくするためのもの…かもしれません。

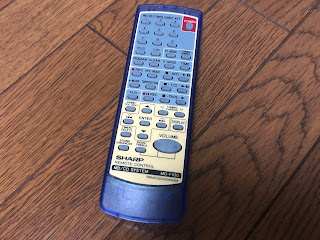

こちらがリモコン


MDの中身を消去するのは本体のスイッチでできます。




が、、

ラジオの周波数を変更するにはリモコンが必要です(;^ω^)

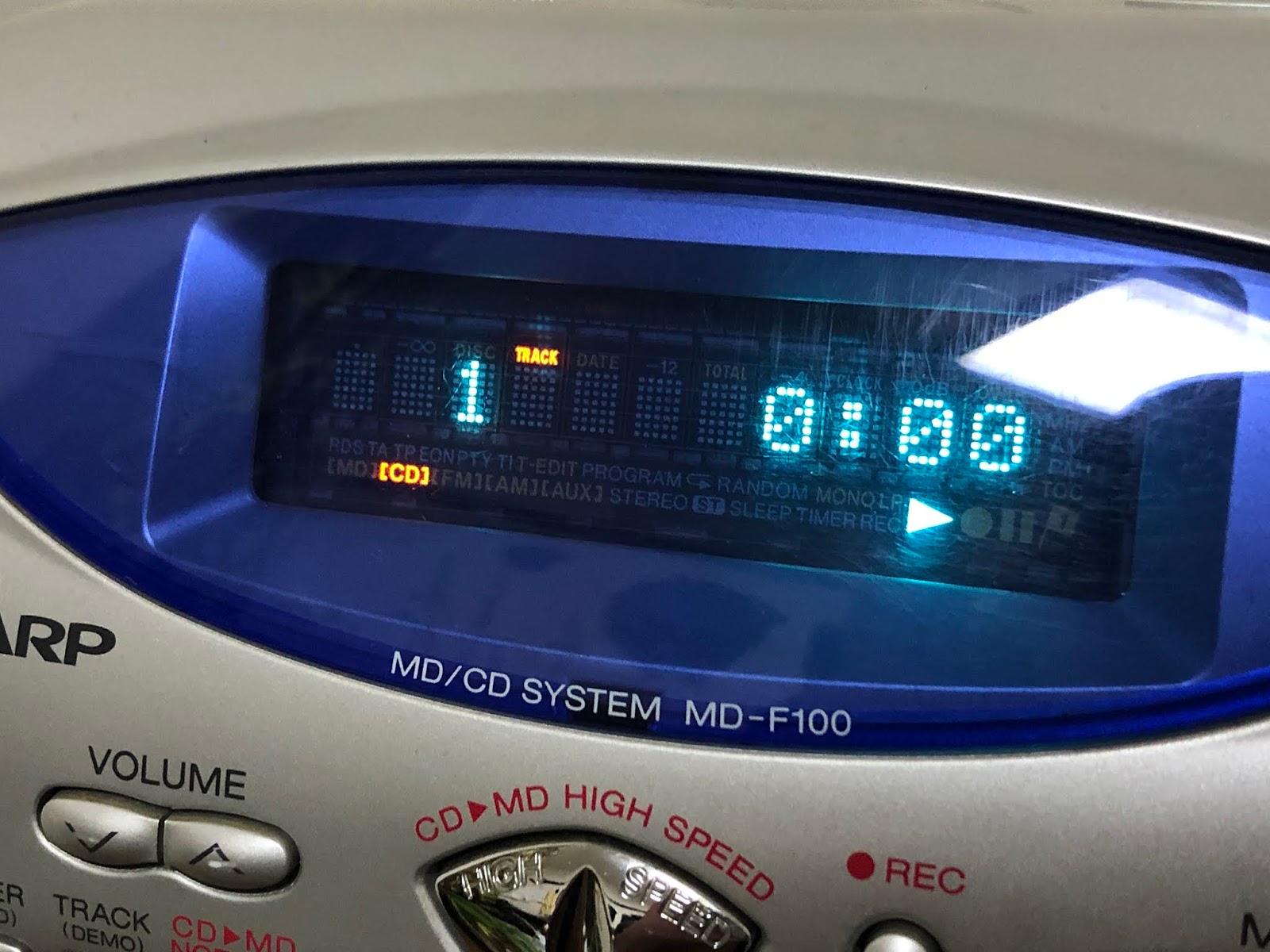

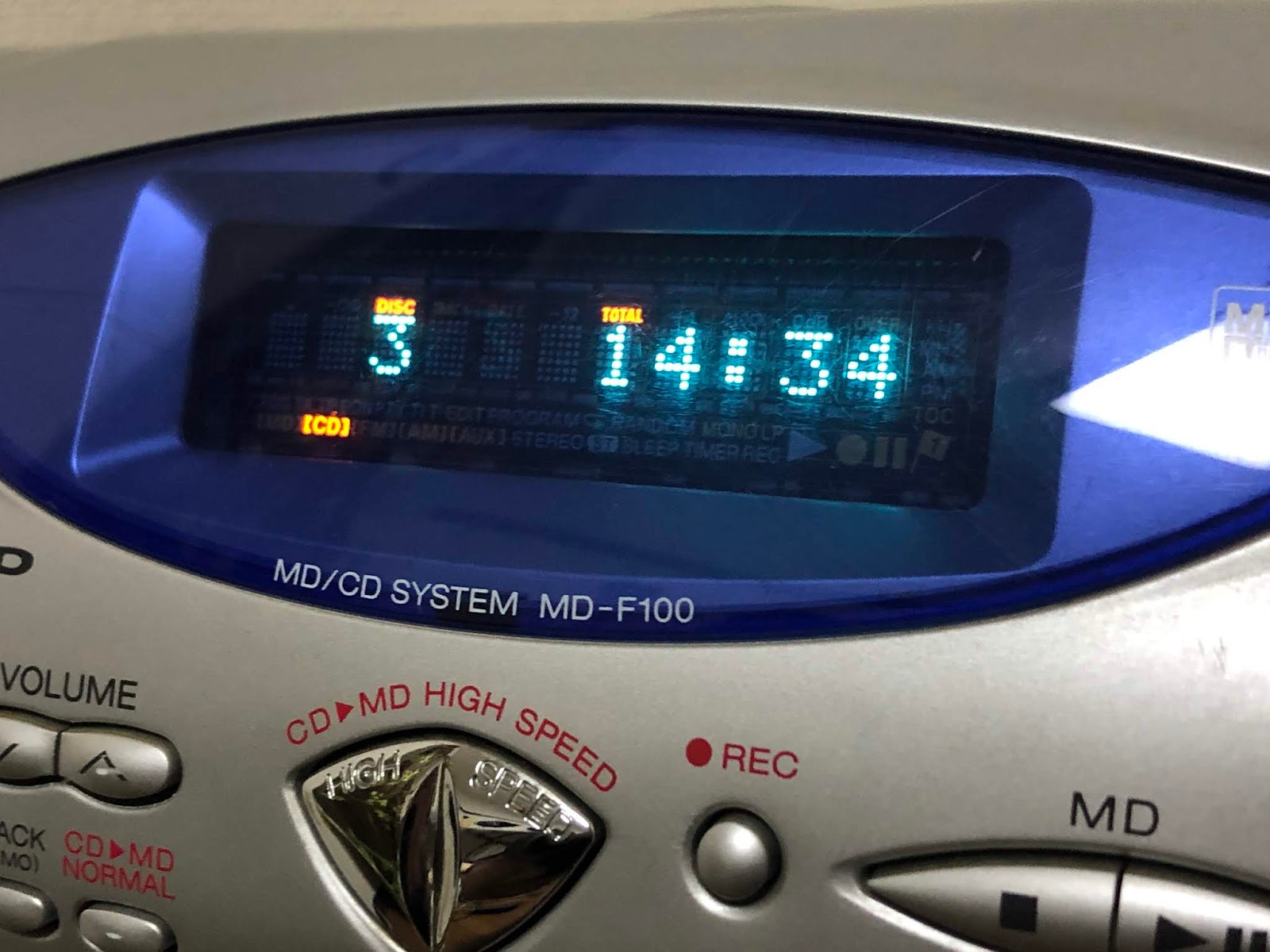

リモコンの『DISPLAY』スイッチでレベルメーターを表示できます。


マニアックですね(*´з`)


音楽CDとして作成したCD-Rの再生もできました。
ただし、CD-RWに関しては未確認。


メンテナンス


  • 内部の清掃
  • CDの音飛び解消


作業を進めていきます！




長いプラスドライバーがあれば比較的簡単に分解できます。

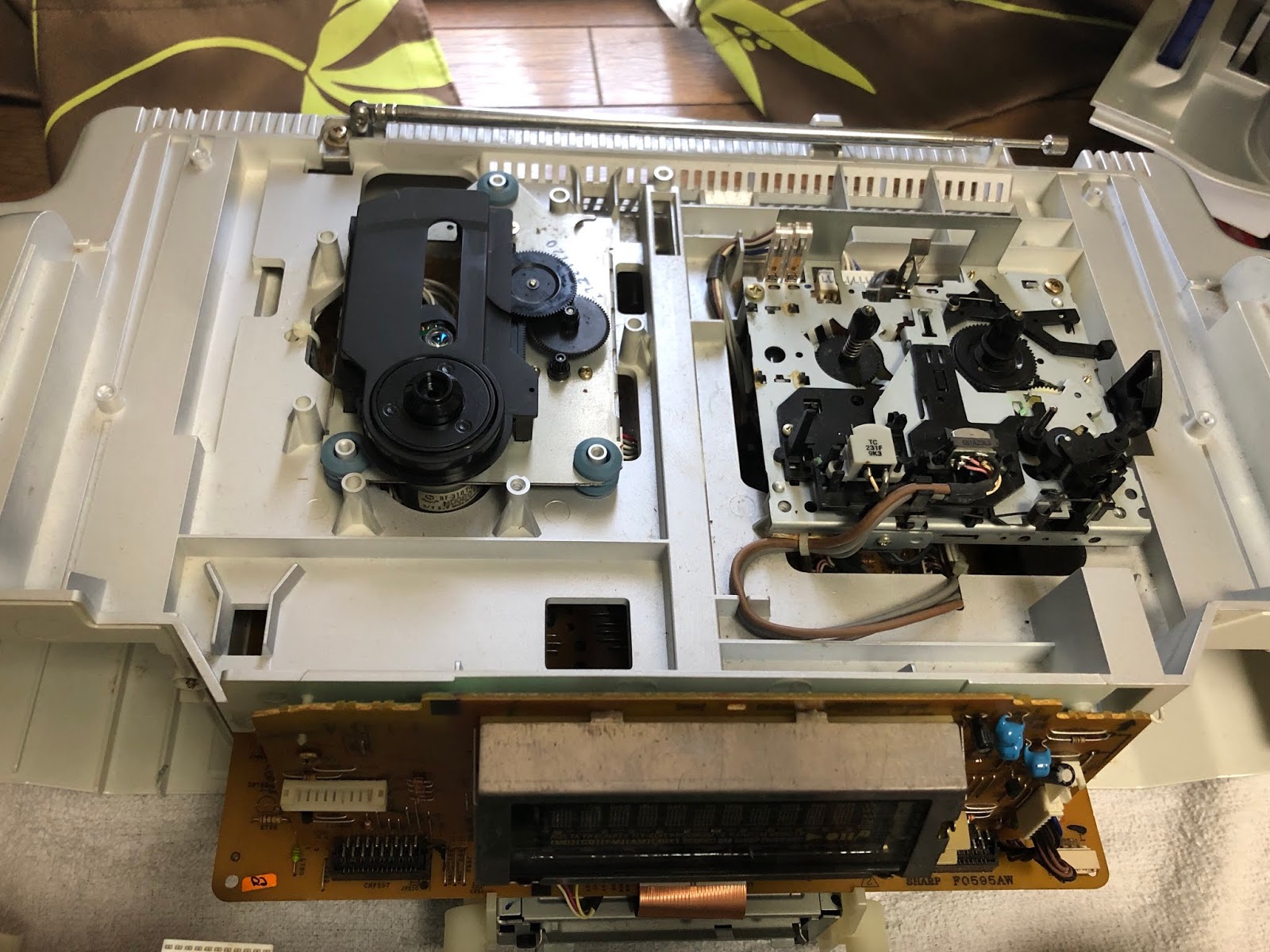

上部にはCD部とテープ部がのっかっています。

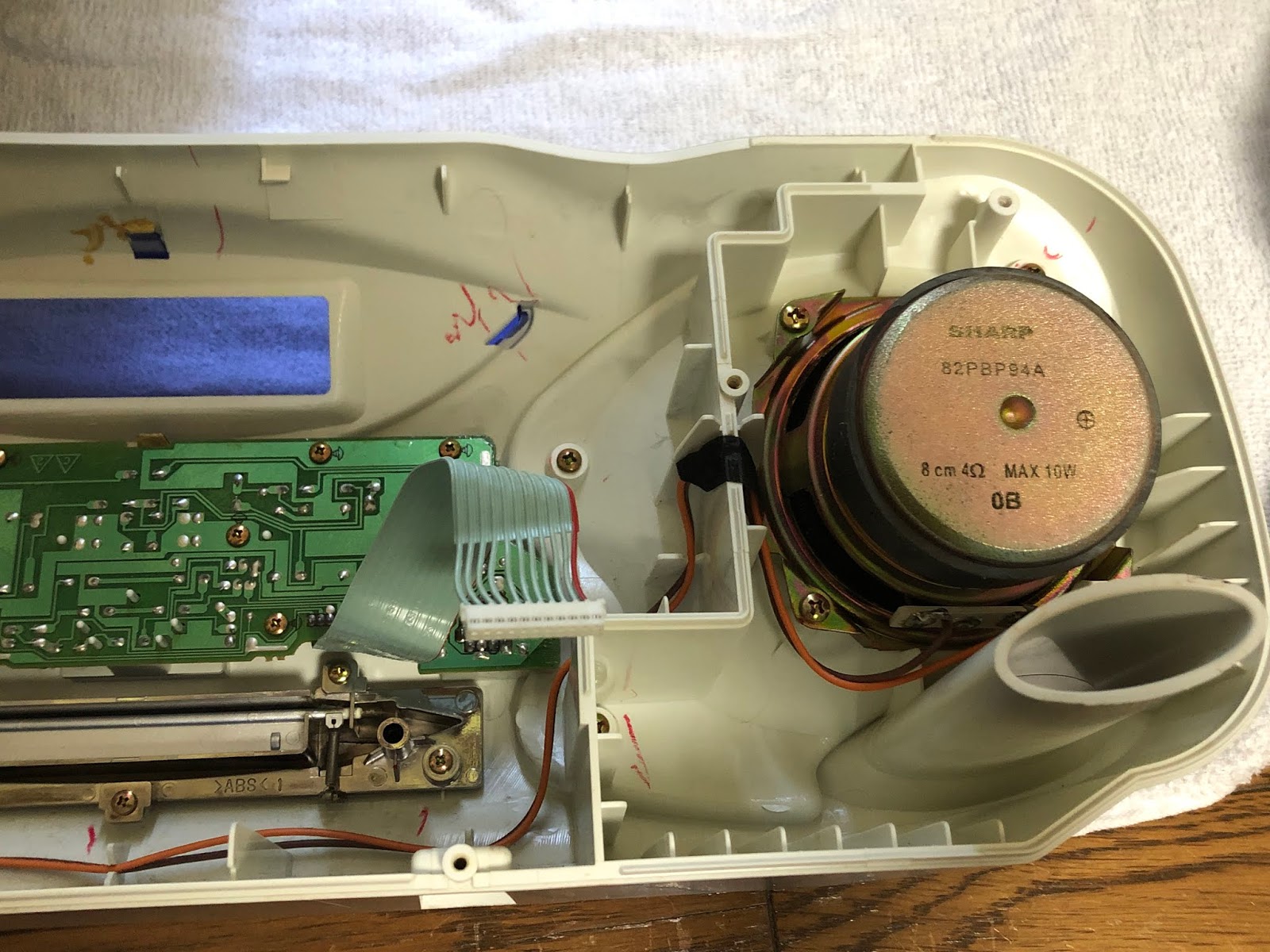

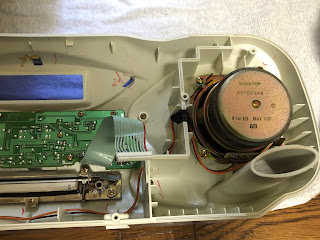

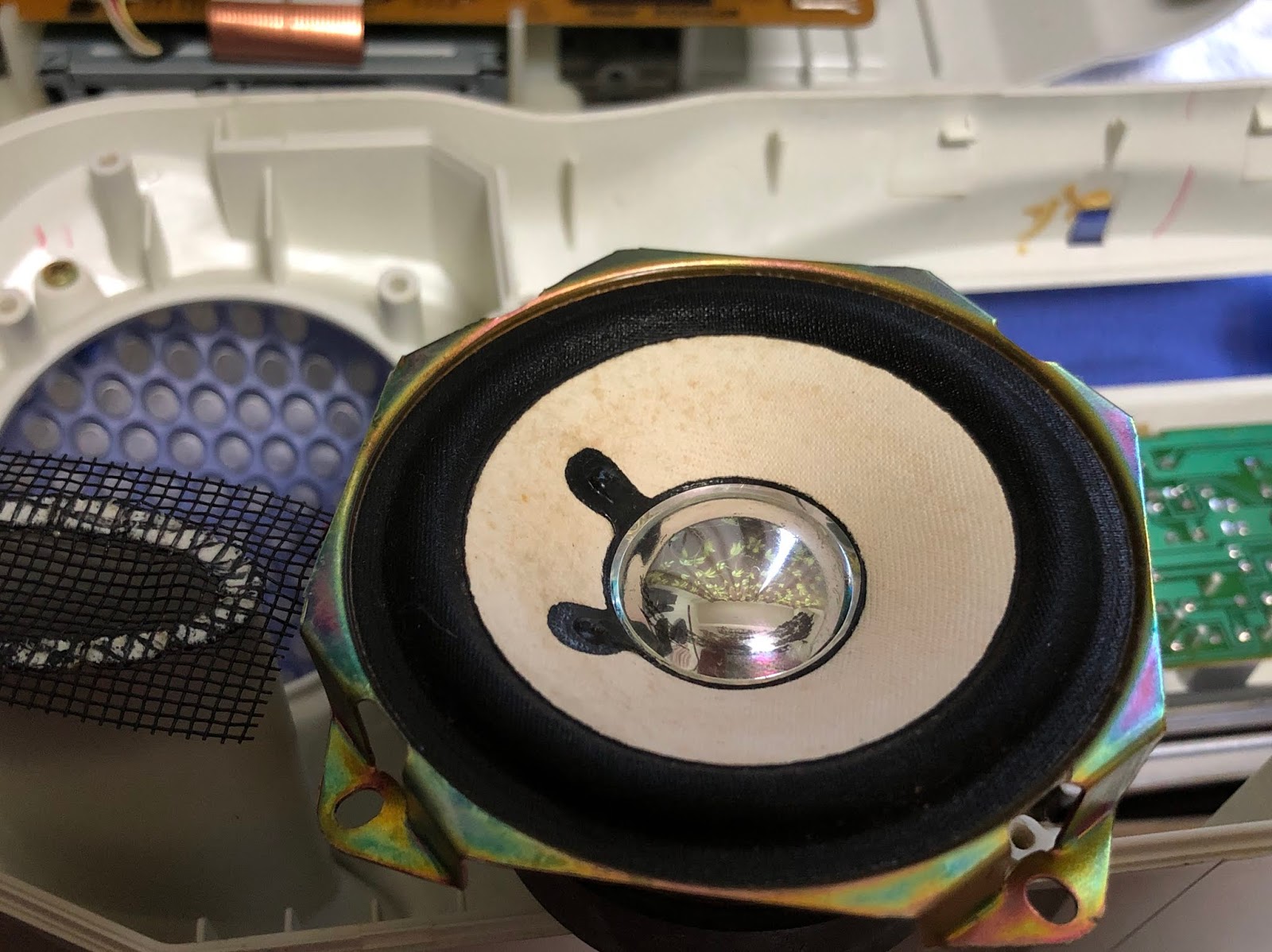

スピーカー部


片方だけバスレフダクトに網が貼ってあります。

8㎝・4Ω・10W



音は悪くはありません。

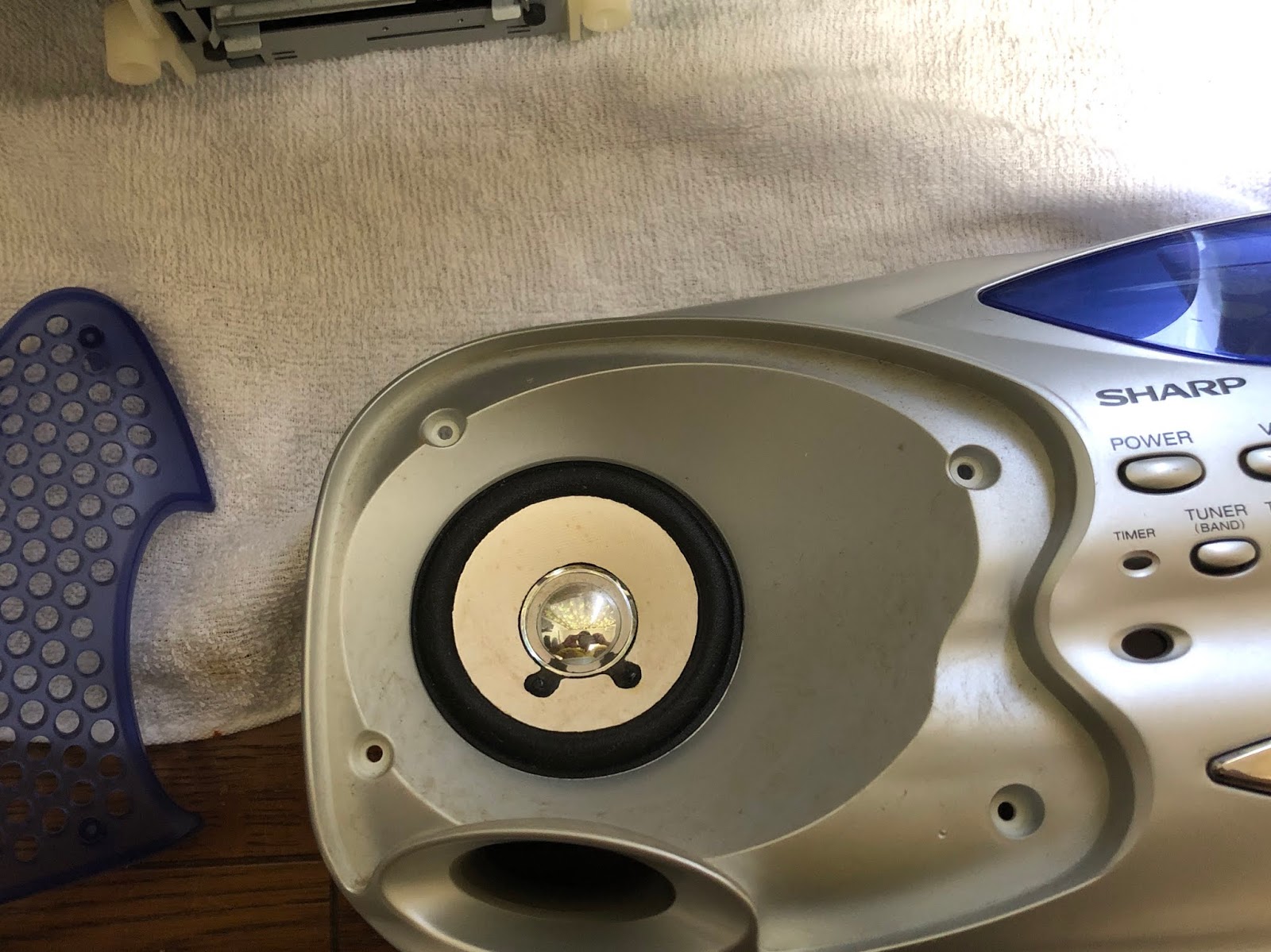

グリルは裏からネジで止まっています。

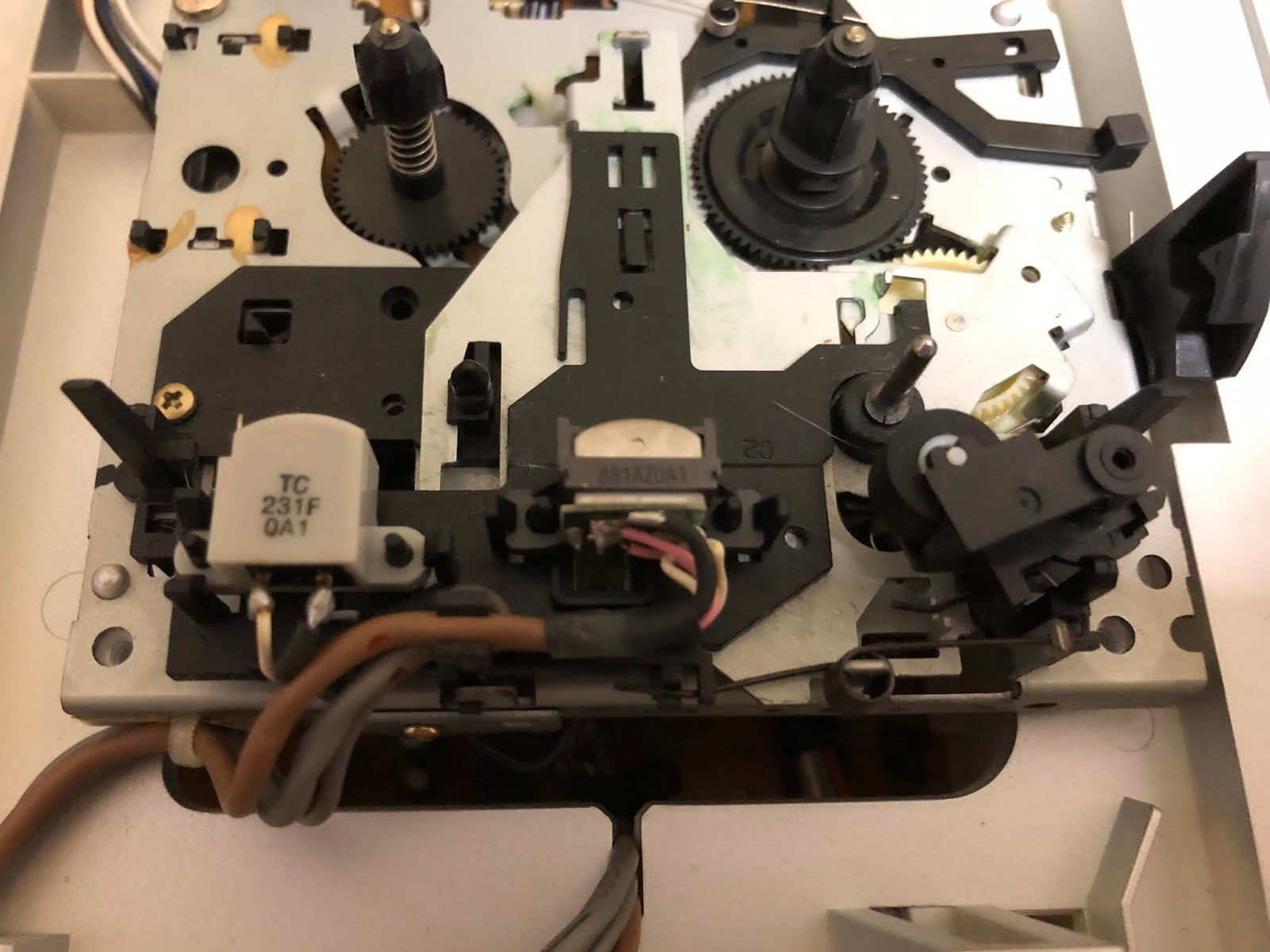

カセットデッキ部


シンプルです。


オートリバースではないので部品点数も少なく、故障もしにくいと思われます。

また、ヘッドにアジマス調整用のネジはなく、
爪で固定されてるタイプ。



カセットデッキはアジマスを気にすると負のループに陥り夜も眠れなくなりますからね…

「音が…アジマスが…」

「調整しても納得がいかない…」

「ヘッドも新品時より摩耗しているから仕方がないのかな…」

といったような
いわゆる、『病的な症状』を発症しなくて済みます。



調整出来ないから仕方がないか…
って割り切れて良いですね！






問題のCD部


CDの音飛びの原因はピックアップのレーザー出力低下やレンズのくもりだけではなく、本体内部、CDの制御系のコンデンサ寿命による性能低下、スピンドルモーターの寿命でも起こりうるのでレンズを新品に交換したら直るという簡単なことでもなかったりします。

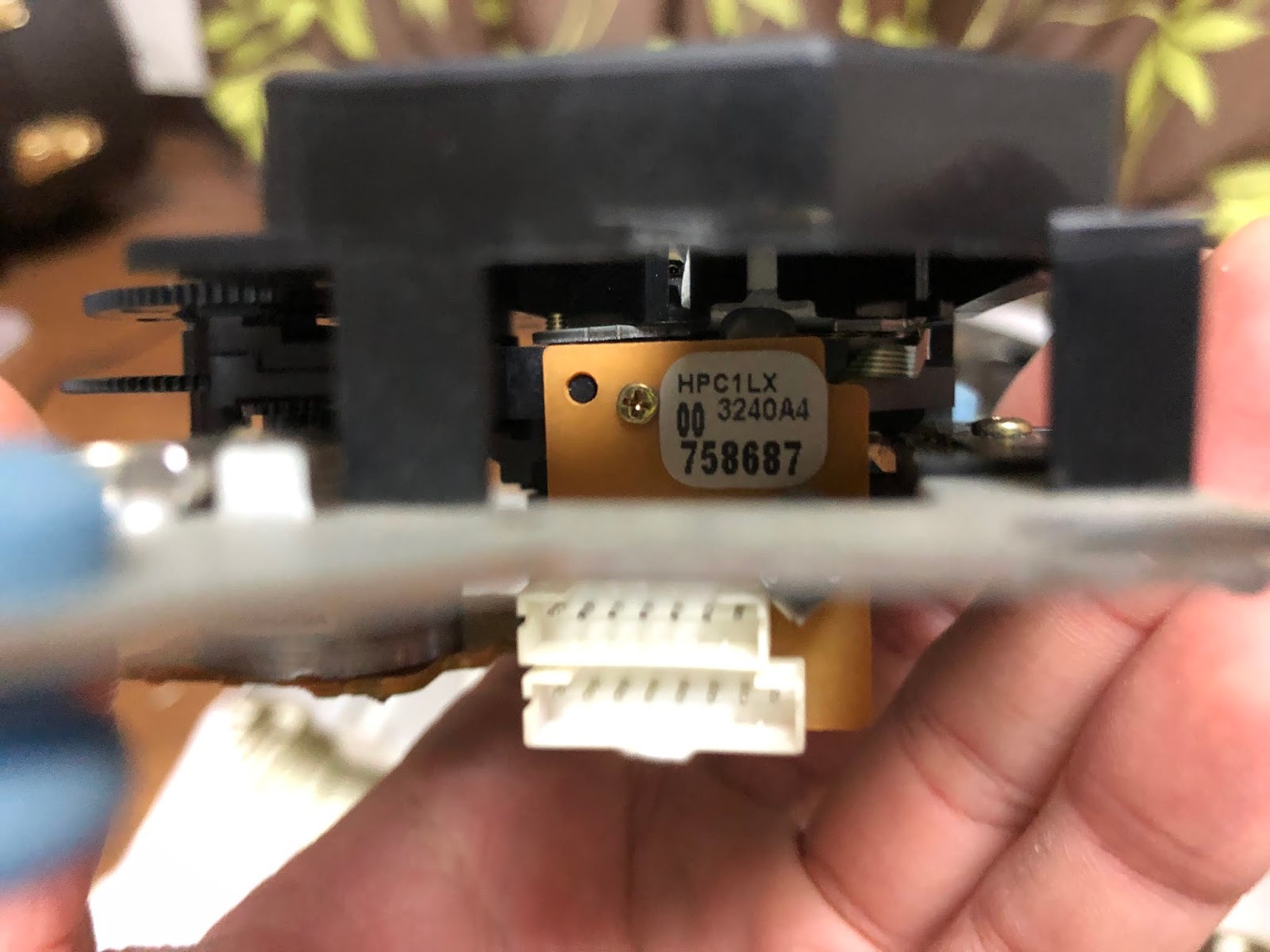

CDのピックアップはSHARP製『HP C1LX』


ピックアップの代替え品は販売されていたのでそれを入手して交換しました。


結果的に音飛びはとりあえず解消されてひと安心。
しかし、完ぺきではない…


なんせ2000年製なので
いろいろとガタが出てきてもおかしくありません。



CD-RとCD-WRの再生


音楽CDとしてWindowsメディアプレーヤーを使って書き込みます。
CD-Rに関してはとりあえず再生できました。



古い機種でもCD-Rは再生できる機種は多いですね。

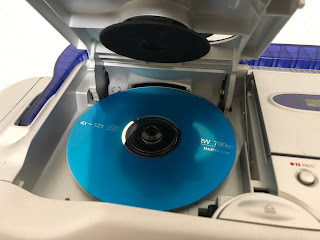

そしてCD-WR…

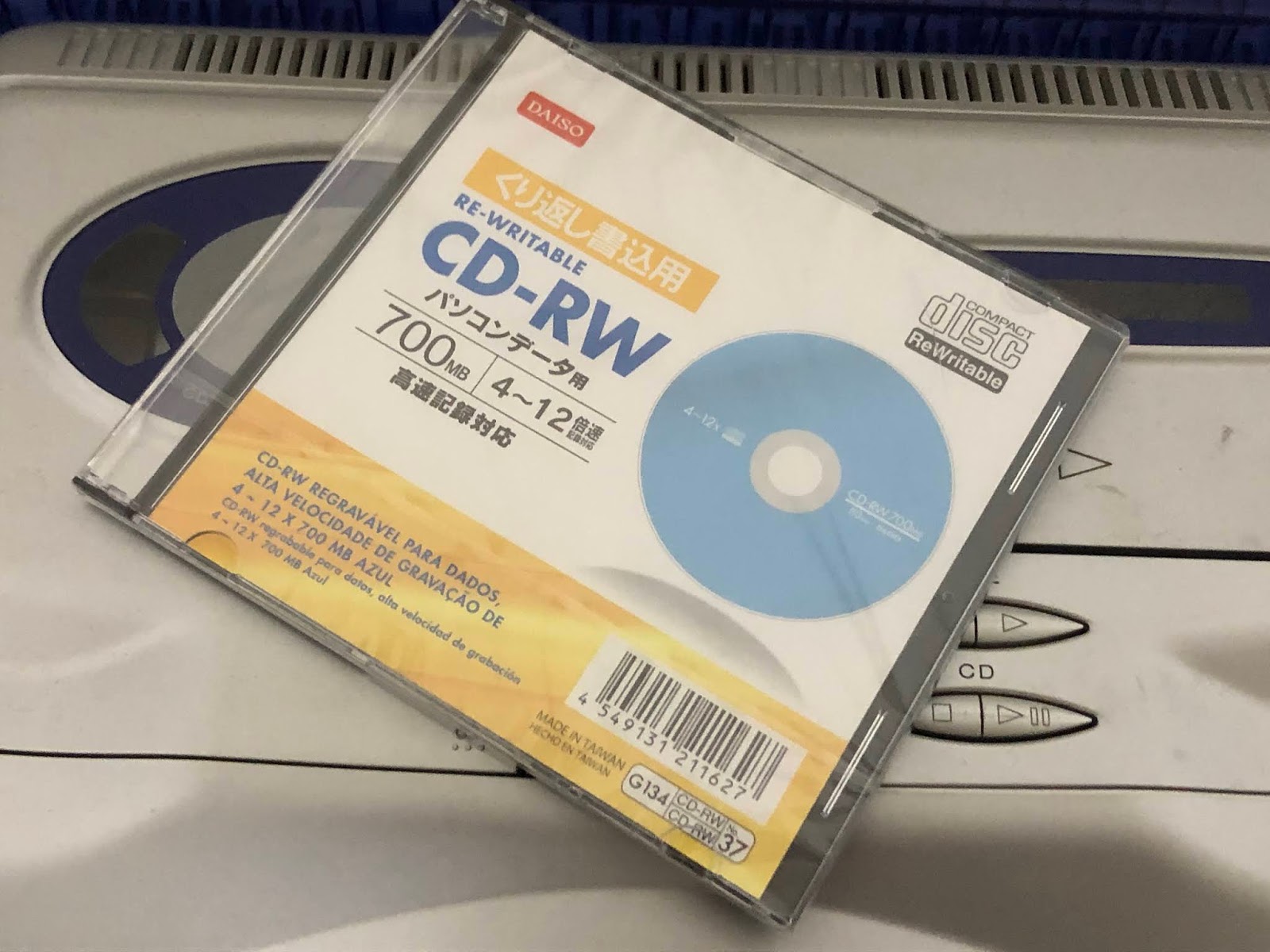

ダイソーのCD-RW


こちらもWindowsメディアプレーヤーを使って音楽CDとして書き込みました。

書き込み速度は『低速』設定。




一応、TOCは読み込みました。



再生をしようとすると…


ダメでした。

停止状態に戻ります。


CD-R、CD-RWの再生に関しては取説でも触れられていないので再生できない。という前提での検証でした。


TOCは読み込んだので書き込みソフトや別のメーカーのCD-RWディスクを使えば何とかなるのだろうか…


市販の音楽CD　→　CD-R　→　CD-RW


という感じでCDの反射率は下がります。
なのでCD-RWに関してはそもそも再生できなくても仕方がないですね。

まとめ


MDラジカセは何台か所有しましたが
こちらは音質もまずまず良い部類だと思います。


ピックアップレンズなどの部品が幅広く使われたSONY製ではないため入手は多少困難だったりします。




MDデッキ部のメンテナンスはのちのち…↓


SHARPのMDラジカセ【MD-F100】のMDデッキ部を分解した





でわでわ(^^)/
